Заточной станок для ленточных пил АЗУ-2 и его модификации.

Заточной станок для ленточных пил по ГОСТ 6532-77 модели АЗУ-2 и САЗП-1

Наши пило заточные станки серийно выпускаются с 2000 года. Постоянно ведутся работы по совершенствованию заточных устройств, как в плане простоты и удобства работы, так и качества механизмов и комплектующих. Что обеспечивает высокую надежность и продолжительный срок службы наших изделий.

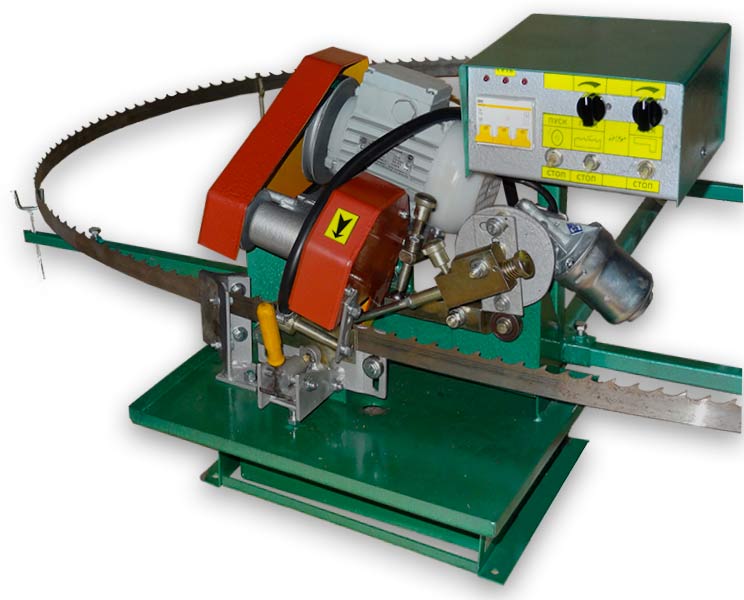

Заточное устройство для ленточных пил АЗУ-2Заточное устройство АЗУ-2

применяется для автоматической заточки ленточных пил с любой формой зуба как отечественного, так и импортного производства. Заточка ведется одним непрерывным движением по стороне зуба вниз, затем вокруг основания впадины между зубьями и вверх по обратной стороне зуба.

Регулировка величины снимаемого припуска по передней и задней поверхности производится раздельно. Заточка производится с СОЖ или без нее. Предусмотрена плавная регулировка скорости подачи ленточной пилы.

Область применения заточного станка для ленточных пил АЗУ-2:

  • Заточка ленточных пил по дереву ГОСТ 6532-77;
  • Заточка ленточных пил по металлу ГОСТ Р 53924-2010;
  • Заточка ленточных пил для пищевой промышленности ГОСТ 31525-2012;
  • Ленточных пил для легкой промышленности ГОСТ Р 53924-2010.

Отличительные особенности заточного устройства АЗУ-2:

  • Не большие габариты и вес пило заточного станка;
  • Простота и надежность в работе;
  • Быстрая переналадка;
  • Высокой точность заточки зубьев;
  • Возможность подачи СОЖ;
  • Высокая производительность;
  • Удобство и простота эксплуатации;

Заточной станок АЗУ-2.5

Станок АЗУ-2.5 отличается от АЗУ-2 возможностью использовать однофазный ток 220В.

Заточной станок АЗУ-2.8

Заточной станок АЗУ-2.8 выпускается 2008 года. Единственное отличие от АЗУ-2 - модернизированный прижим пилы, позволяющий перемещать полотно с постоянным усилием.

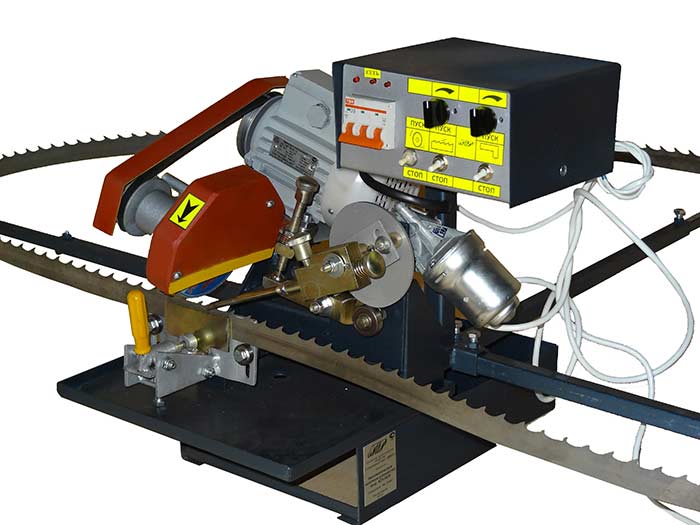

Заточной станок для ленточных пил АЗУ-2.9

Заточной станок для ленточных пил АЗУ-2.9С 2009 года выпускается модель АЗУ-2.9. Этот станок производит заточку ленточных пил эльборовым (боразоновым) профильным кругом (127 х 22,2 х 12,7). При заточке используется СОЖ, которая подается центробежным насосом. В качестве СОЖ применяется масло с добавлением солярки (чтобы уменьшить вязкость).

Для достижения высокой частоты вращения эльборового круга (5200 об/мин) в конструкция станка применяются высокоточные изделия и подшипники высокого качества импортного производства. станок укомплектован сеточным фильтром для сбора крупных металлических фракций и магнитным приспособлением для мелких металлических частиц. Также в комплектацию входит шаблон для настройки эльборового круга на заданный угол пилы.

В модели АЗУ-2.9M для подачи СОЖ применяется более надежный шестеренчатый насос, который предназначен для жидкостей высокой вязкости.

В 2018г станок АЗУ-2.9М сняли с производства.

АЗУ-2.7 отличается от АЗУ-2.9 тем, что работает от однофазного источника питания напряжением ~ 220В.

АЗУ-2.7М отличается от АЗУ-2.9М тем, что использует питание от однофазной электрической сети ~ 220В.

Технические характеристики заточного устройства:

Параметр АЗУ-2
АЗУ-2/8
АЗУ-2/5
АЗУ-2/6
АЗУ-2/7
АЗУ-2/7М
АЗУ-2/9
АЗУ-2/9М
САЗ-1
Напряжение сети питания, В 380 220 220 380 380
Параметры затачиваемых пил:
длина, мм
ширина, мм
толщина, мм
шаг зубьев, мм
высота зуба, мм
передний угол заточки зуба, гр.
2200-5200
8-60
до 1,5
до 30
до 10
до 25
2200-5200
8-60
до 1,5
до 30
до 10
до 25
2200-5200
8-60
до 1,5
до 30
до 10
10
2200-5200
8-60
до 1,5
до 30
до 10
до 10
2200-5200
8-60
до 1,5
до 30
до 10
до 10
Заточной круг, тип абразивный эльборовый (боразоновый)
Диаметр круга, мм 110-150 127-128
Частота вращения, об/мин 3420 3530 5310 5200 5200
Подача пилы, шаг/мин до 60
Установленная мощность, Вт 300
Габаритные размеры (без учета опор и штанг), мм. 450х400х460 460х430х480 490*390*540
Длина штанги в собранном виде, мм 1200
Масса, кг 32 32 40 40 56
Модель АЗУ-2
АЗУ-2/5
АЗУ-2/7
АЗУ-2/9
САЗ-1
Цена, руб. 27 000 р. 29 000 р. 37 000 р.

33 700 р.

42 000 р.
Модель АЗУ-2/8 АЗУ-2/6 АЗУ-2/7М
Цена, руб. 27 500 р. 29 500 р. 39 900 р.
Для моделей АЗУ-2/7, АЗУ-2/7М, АЗУ-2/9 и САЗ-1 эльборовый круг в комплект не входит.
Цена эльборового круга - 6 000 руб.
Видео - заточной станок для ленточных пил АЗУ-2/9

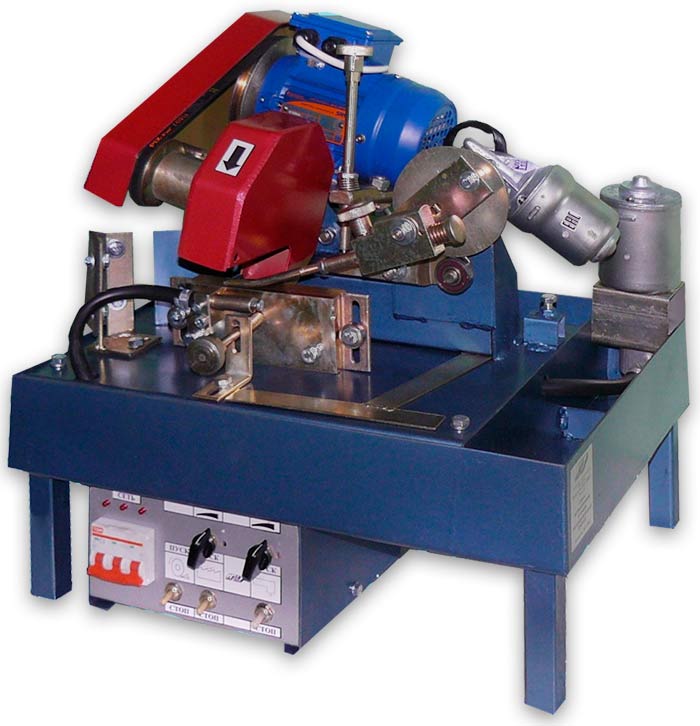

Заточной станок для ленточных пил САЗ-1

Заточной станок для ленточных пил САЗ-1

С 2017 года выпускается заточное устройство САЗ-1. Для заточки ленточных пил используется эльборовый круг (127 x 22,2 x 12,7). В конструкции заточного станка воплощены самые удачные и надежные технические решения всех предыдущих версий, В основном это узлы станка АЗУ-2/9М. При этом учтены все пожелания заказчиков по удобству компоновки механизмов и пульта управления. Что максимально упрощает установку, снятие пилы и настройку заточного устройства. Для подачи СОЖ на станке используется шестеренчатый насос собственного производства.


Заточной станок для ленточных пил (широких) СД-2

Заточной станок для двухсторонних ленточных пил СД-2

С 2019 мы выпускаем заточной станок для широких и двухсторонних ленточных пил СД-2. Эти пилы используются на широколенточных станках двойного пиления. Такие пилорамы работают без холостых ходов и пилят как при движении вперед, так и назад. Для заточки используется эльборовый круг с специальным профилем.

Цена станка для заточки широких ленточных пил 180 000 руб.

Технические характеристики заточного станка для широких и двухсторонних ленточных пил СД-2:

Напряжение сети питания - 380В
Параметры затачиваемых пил:
длина, 3 400 - 10 000 мм
ширина, мм - 80 - 200 мм
толщина, до 3,8 мм
шаг зубьев, 20 - 50 мм
высота зуба, 3 - 30 мм
передний угол заточки зуба, до 10 гр.

Заточной круг - эльборовый (боразоновый)
Частота вращения - 5200 об/мин
Установленная мощность, 1 200 Вт
Габаритные размеры (без учета опор и штанг), 1700х620х880мм.

Видео - заточной станок для широких ленточных пил СД-2
Цена заточного станка для широких ленточных пил СД2 - 180 000 руб.
