Станок ФРП 2-3D для фигурной резки пенопласта (пенополистирола)

Станок фигурной резки пенопласта ФРП-02Станок ФРП-02 3D для фигурной резки пенопласта и поролона в трех плоскостях. Этот станок - следующее поколение ФРП-01. Он так же режет пенопласт (поролон) в трех плоскостях. Резка пенопласта на ФРП-02 3D производится нагретой струной (нихромовой нитью). Диаметр нити от 0.3 до 1 мм.

Основные отличия станка ФРП-02 3D от станка ФРП-01 3D:

- Вместо тросиков применяется ременная передача.
- Порталы разделены и крепятся к полу.
- Появилась возможность асинхронной резки (можно вырезать конусообразную фигуру).
- Количество двигателей перемещения порталов по Х и Y увеличилось с двух до четырех.
- Длина режущей нити может меняться от 500 до 3000мм.

Станок фигурной резки пенопласта предназначен для обработки вспененного пенополистирола, экструдированного пенопласт любой плотности или поролона. На этом станке можно вырезать плинтус, наличник, скорлупы для труб, декоративные элементы отделки фасадов, колонны, утеплитель под шифер или профлист, буквы, колонны, балясины, 3D фигуры и т.д. Управляется станок фигурной резки пенопласта - компьютером. Поставляется программа управления вместе со станком.

Для начала работы - нужно собрать станок фигурной резки пенопласта по прилагаемой инструкции и подключить его к USB порту Вашего компьютера. Как правило, подготовка станка к работе занимает не более четырех часов.

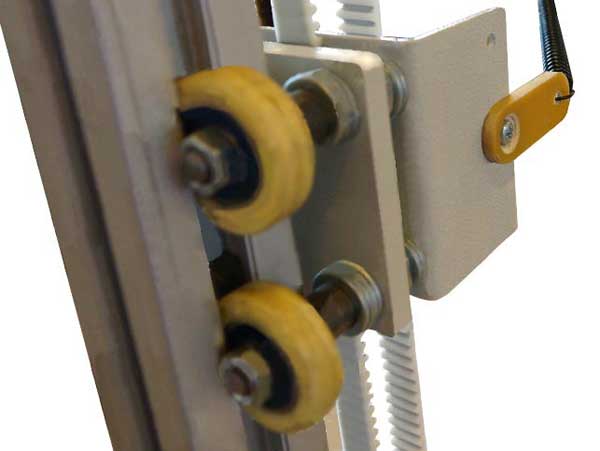

Каретка станка фигурной резки пенопласта

Состоит станок фигурной резки пенопласта ФРП-02 двух порталов. Портал представляет собой металлическую раму, снабженную станочным алюминиевым профилем. По профилю перемещается каретка перемещения по оси X, которая движется на роликах. На каретке оси Х смонти

рована подвижная каретка оси Y, на которой установлены натяжители режущей нити. Привод кареток осуществляется от шаговых двигателей зубчатый ремень (шириной 15мм). Натягивается ремень через шкив, закручиванием специального болта. Режущие нити на станке фигурной резки пенопласта натягиваются при помощи пружин, закрепленных через диэлектрик на каретках портала. В станок устанавливается одна режущая нить. Режущая нить является расходным материалом и не подлежит гарантийной замене.

Блок управления станка фигурной резки пенопласта состоит из платы управления шаговыми двигателями и платы нагрева. Для защиты станка фигурной резки пенопласта от перепадов напряжения требуется отдельный стабилизатор напряжения мощностью 5 кВт. Нагрев режущей нити регулируется в диапазоне от 0 до 100% с шагом 1%. Станок ФРП 2-3D для фигурной резки пенопласта (пенополистирола)Станок фигурной резки пенопласта оснащен УЗО фирмы АВВ, что исключает поражение рабочего электрическим током.Блок управления станкам фигурной резки пенопласта собран из современных иностранных микросхем и других компонентов, что делает их надежными и гарантирует долгую эксплуатацию. ФРП-02 3D поставляется в разобранном виде. Упакован он полиэтилен и деревянный короб.Помещении для установки станка должно быть отапливаемое, площадью не менее 20 м2. Обязательно наличие приточно - вытяжной вентиляции.

Комплект поставки станка фигурной резки пенопласта ФРП-02 3D:

1. Станок фигурной резки пенопласта ФРП-02 3D (в разобранном виде).
2. Блок управления станком.
3. Нихромовая режущая нить - 100 гр (около 70м).
4. Паспорт.

Дополнительные опции станка фигурной резки пенопласта ФРП-02 3D:

Поворотный стол станка фигурной резки пенопласта ФРП-02 3DПоворотный стол в комплект поставки не входит.

Цена - 27 000 руб.

Токарное устройство. Привод и ответная часть.Токарное устройство. Привод и ответная часть.

Цена - 37 000 руб.

Технические характеристики станка фигурной резки пенопласта ФРП-02:
Потребляемая мощность (max) 3 кВт\час
Напряжение 220В
Режущих нитей (кол.) 1
Рабочее поле (2D резка) ДхШхВ 3000 х 1100 х 1100 мм
Рабочее поле (3D резка) ДхШхВ 1100 х 1100 х 1100 мм
Длина режущей нити от 500 до 3000мм
Скорость реза 0 - 100 мм\сек (средняя 20мм\сек)
Точность реза (аппаратная) 0.1 мм на 1м
Точность реза (фактическая) 0,5 мм на 1м
Регулировка нагрева режущей нити 0 - 100% с шагом 1%
Габаритные размеры Д х Ш х В (макс.) 3500 х1800 х 1300 мм
Масса 65 кг.
Персонал 1 человек.

Вырезаем балясину с помощью токарного устройства на станке фигурной резки пенопласта ФРП-2

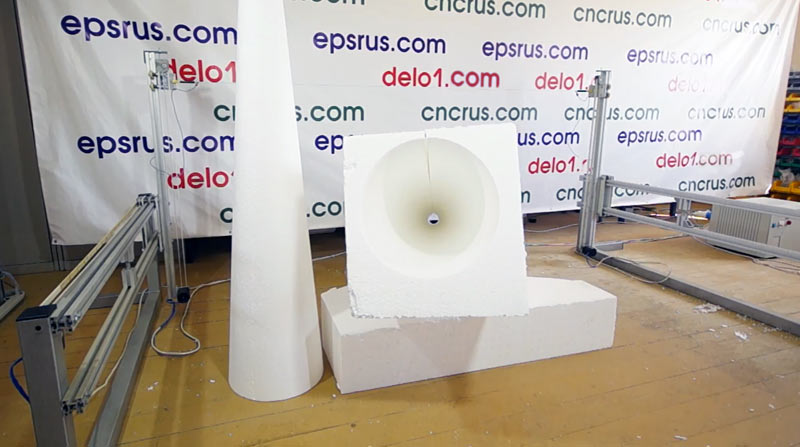

Асинхронная фигурная резка пенопласта на станке ФРП-2

Станок фигурной резки пенопласта изготавливается из следующих комплектующих:

  1. Профиль алюминиевый -  ЭНЕРГОТЕХМАШ (Россия)
  2. Подшипники - KG INTERNATIONAL (ОАЭ)
  3. Двигатели шаговые  GIDEN ELECTRONICS CO (Китай)
  4. Контроллеры ATMEL (США)
  5. Микросхемы - ST, PHILIPS (США, Голландия)
  6. Разъемы - FULLING (Китай)
  7. Пакетные выключатели, УЗО - Merlin Gerlin (Франция), ABB (Германия)

Цена станка фигурной резки пенопласта ФРП 2-3D - 163 000 руб.
Цена поворотного стола 27 000 руб.
