Наше оборудование рассчитано на малый бизнес и позволяет получать до 240 СИП панелей в смену.

Оборудование для производства СИП панелей состоит из нескольких модулей. Некоторые станки этой линии спроектированы специально для производства СИП панелей в соответствии нормативными размерами и ГОСТами.

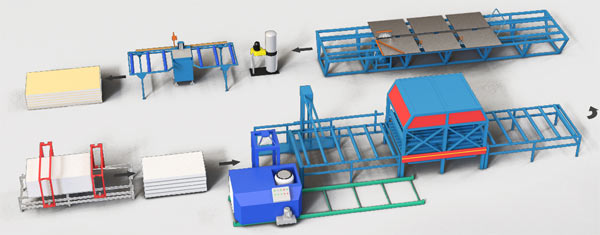

Комплекты оборудования производства SIP панелей

1. Комплект оборудования для производства СИП панелей №1 - 50 шт. в смену.
Цена - 177 700 руб.

2. Комплект оборудования для производства СИП панелей №2. ХИТ ПРОДАЖ - 100 шт. в смену.
Цена - 476 000 руб.

3. Комплект автоматизированного оборудования для производства SIP панелей №3.
Цена - 1 423 000 руб.


Оборудование для производства СИП ПАНЕЛЕЙ для строительства щитовых каркасно-панельных домов:

  1. Автоматическая линия сборки, нанесения клея и прессования СИП панелей ЛНКП
  2. Станок С - 09 AUTO (СИП) для резки пенопласта и поролона
  3. Станок С - 05 AUTO (СИП) для автоматической резки блока пенопласта по горизонтали на листы заданной толщены
  4. Станок для резки СИП панелей СР-01
  5. Станок для фрезеровки паза в СИП панелях СФП-01
  6. Устройство нанесения клея на СИП панели
  7. Компрессор для устройства нанесения клея на СИП панели.
  8. Автоматизированный станок для нанесения клея СНК - 01 AUTO (СИП)
  9. Винтовой механический пресс СИП ПВМ-02 для сборки СИП панелей
  10. Видео производства СИП панелей

Для производства SIP панелей необходимо следующее оборудование:

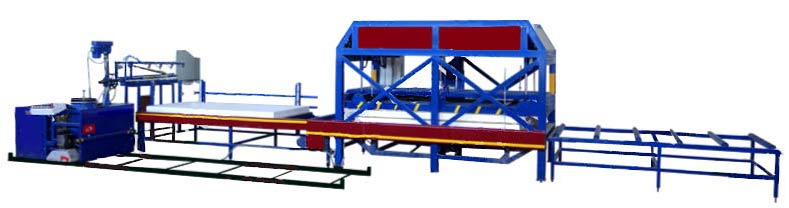

Автоматическая линия сборки, нанесения клея и прессования СИП панелей ЛНКП

Автоматическая линия сборки, нанесения клея и прессования СИП панелей ЛНКП
Автоматический станок для производства СИП панелей состоит из трех основных частей:

1. Блок - Нанесения клея на SIP панели. Представляет собой портал нанесения клея, состоящий из раздаточной флейты, компрессора, насоса, емкости для клея и пульта управления линией. Клей подается из бака, который установлен на пьедестал. Подача клея осуществляется специальным насосом, а нанесение клея на плиту OSB или на пенопласт производится с помощью "флейты". Скорости движения портала и подачи клея - регулируются пультом управления. Клей используется однокомпонентный и двухкомпонентный. Отвердителем является вода, которая разбрызгивается через отдельные форсунки. Промывка флейты проводится после рабочего дня. Флейта установлена на быстросъемном разъеме. В комплекте предусмотрена вторая флейта на тот случай если первая забилась. На замену флейты требуется не более пяти минут.

2 часть - Сборки СИП панели. Состоит из рамы с рольгангами. После сборки SIP панель автоматически отправляется в пресс. Над монтажным столом движется флейта нанесения клея. У рольгангов цепной привод от мотор-редуктора. Скорость движения можно изменить частотным регулятором. Чтобы не допустить сдвиг панелей - предусмотрены плавный пуск и остановка рольгангов. Для точной сборки сип панелей предусмотрены специальные упоры - кондукторы.

3 часть. Прессование SIP панели. При прессовании из СИП панели выдавливается воздух, а также происходит плотная фиксация пенопласта с плитами OSB до момента полного склеивания. В пресс подается по две SIP панели. Время прессования панелей можно изменить с пульта управления. Поднятие и опускание пресса тоже осуществляется с пульта. Пресс работает как в ручном, так и в автоматическом режиме.

В комплект входят два шкафа и один пульт управления, которые крепятся на раму линии.

Под оборудование для производства СИП панелей потребуется помещение площадью не менее 200 м2. Готовые СИП панели можно хранить на улице, под навесом. Температура в цехе должна быть минимум + 15 градусов Цельсия. В помещении должна быть приточно - вытяжная вентиляция.

Комплект поставки линии производства СИП панелей ЛНКП:

  • Пульт управления линией
  • Пресс
  • Портал нанесения клея
  • Маслостанция
  • Рольганг
  • Две "флейты" и 15м шланга
  • Паспорт станка
Технические характеристики линии производства СИП панелей:
Производительность - панелей за смену 8 часов, шт. 80 - 120
Наибольшая длина панели, мм 3000
Наибольшая ширина панели, мм 1250
Наибольшая толщина панели, мм 500
Габариты линии в сборе, Д х Ш х В, мм 10000х1650х2300
Количество гидроцилиндров, шт. 6
Время одного цикла, не более, мин. 10
Обслуживающий персонал, чел. 3
Электрическая мощность, кВт 12
Питающее напряжение, V 380
Масса, кг 3500

Цена автоматической линии производства СИП (SIP) панелей - 1 000 000 руб.


Видео производства СИП панелей на нашем оборудовании


2. Станок С - 09 AUTO (СИП) для резки пенопласта для СИП панелей

Стол С - 09 AUTO (СИП) для резки пенопласта и паралонаСтол предназначен для автоматической резки блока пенопласта на листы требуемой толщины, наличие вертикальной  резки позволяет раскроить блок пенопласта на листы любой  толщины и длины.  Что необходимо для последующей сборки СИП панелей.

Технические характеристики станка резки пенопласта для СИП панелей С - 09 AUTO

  • Точность регулировки толщины листа - 0,5мм
  • Количество торцевых режущих нитей - 2 + 1
  • Длина режущих нитей - 1100 мм, 1300 мм
  • Регулировка силы нагрева режущих нитей - 0 - 100% с шагом 1%
  • Количество режущих нитей по горизонтали - до 10
  • Скорость резания до 100 мм\сек (оптимальная 20 мм\сек)
  • Материал режущих нитей - нихром или вольфрам
  • Установленная мощность - 4 кВт.
  • Питающее напряжение - 380В
  • Рабочее поле ДхШхВ 3000х1300х1100 мм
  • Габариты стола ДхШхВ 4200х1700х1300 мм
  • Вес стола - 100 кг.
  • Стол комплектуется пультом управления

Комплект поставки станка по резке пенопласта:

1. Станок С-09 AUTO (СИП) в разобранном виде
2. Калиброванные каретки - 3 шт.
3. Нихромовая нить - 50м
4. Пульт управления станком
5. Паспорт станка

Цена С-09 AUTO (СИП) резки пенопласта для СИП панелей - 120 000 руб.



3. Станок С - 05 AUTO (СИП) для автоматической резки блока пенопласта по горизонтали на листы заданной толщены.

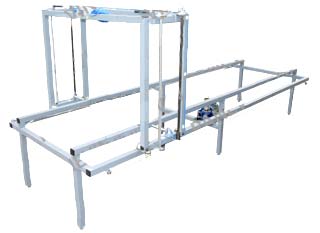

Стол С - 05 AUTO (СИП) для автоматической резки блока пенопласта по горизонтали на листы заданной толщены

Комплект поставки станка по резке пенопласта для СИП панелей:

1. Станок С-05 AUTO (СИП) в разобранном виде
2. Нихромовая нить - 50м
3. Пульт управления станком
4. Паспорт станка

Технические характеристики станка по резке пенопласта С-05 AUTO (СИП):
  • Потребляемая мощность до 4 кВт\час
  • Питающее напряжение 380В
  • Количество режущих нитей по горизонтали до 10
  • Рабочее поле ДхШхВ 3000х1300х1100мм
  • Длина режущих нитей 1100мм
  • Скорость реза 0 - 100мм\сек (среднее 20мм\сек)
  • Фактическая точность реза 1мм на 1м
  • Регулировка силы нагрева режущих нитей 0 - 100% с шагом 1%
  • Габаритные размеры станка в сборе ДхШхВ 3200 х1500 х 1300мм
  • Масса станка не более 100 кг
  • Обслуживающий персонал 1 человек

При изготовлении станка С- 05 AUTO (СИП) используются следующие комплектующие:

  1. Станина - углеродистая сталь 3ПС, сталь 20 (Россия)
  2. Окраска станины - молотковая эмаль HAMMERITE (Англия)
  3. Подшипники - KG INTERNATIONAL (ОАЭ)
  4. Контроллеры ATMEL (США)
  5. Микросхемы - PHILIPS, SТ (Голландия, США)
  6. Разъемы - FULLING (Китай)
  7. УЗО, пакетные выключатели - ABB (Германия), Merlin Gerlin (Франция)
  8. Редуктор - SITI (Италия)

Цена станка по резке пенопласта С-05 AUTO (СИП) - 102 000 руб.

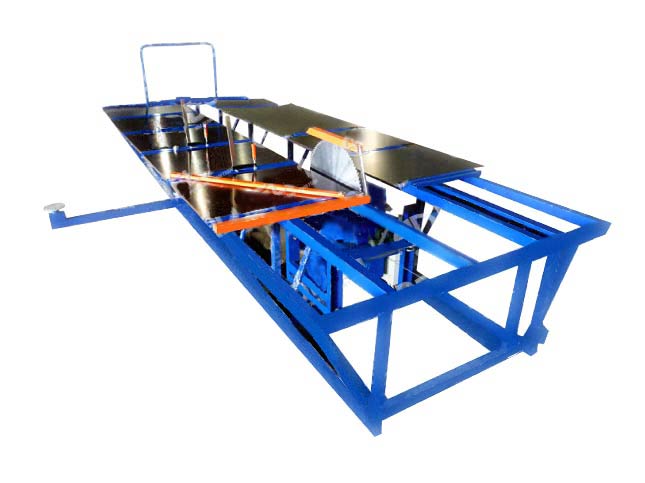

4. Станок для резки СИП панелей СР-01

Станок для резки СИП панелей СР-01

Станок СР-01 предназначен для раскроя СИП панелей на детали требуемых размеров. Этот станок позволяет выполнять наклонную резку под любым углом. Что позволяет сделать любую деталь согласно проекта.

Станок резки СИП панелей собран на объемной раме. Дисковая пила установлена на поворотном механизме, с опорно поворотными подшипниками и жесткой фиксацией угла наклона. Привод пилы от электро двигателя. Запуск и остановка пилы производится с пульта управления. Станок оборудован устройством "плавного пуска", что предохраняет пилу от разрыва. Высокие обороты пилы позволяют достичь качественного реза. На станке можно резать не только SIP панели, а также и цементно - стружечные плиты.

Станок оснащен подвижным столом с прижимами для СИП панели. Один рабочий может раскроить трехметровую плиту на детали любых размеров. Угол реза регулируется вручную в диапазоне 0 - 45 градусов. Пила оснащена защитным кожухом. Для удаления пыли нужно применять специальный пылесос.

Комплект поставки станка для резки CИП панелей СР-01:

  • Станок в сборе с пультом управления;
  • Паспорт станка.
Технические характеристики станка для раскроя СИП панелей:
Рабочее поле, ДхШ, мм 4600 х 1800
Габариты станка раскроя SIP панелей, ДхШхВ, мм 8000х2000х1350
Диаметр дисковой пилы, мм 600
Ширина пропила, мм 5
Точность станка, + -, мм 2
Высота пропила до, мм 250
Мощность двигателя, кВт 3
Питающее напряжение, В 380
Частота вращения, об\мин 1450
Масса, кг 650
Обслуживающий персонал, чел. 1

При изготовлении станка раскроя СИП панелей мы используем следующие комплектующие:

  • Станина станка - углеродистая сталь 3ПС, сталь 20 (Россия)
  • Окраска - порошковая краска HAMMERITE (Англия)
  • Подшипники - KG INTERNATIONAL
  • Двигатели - ВЭМЗ (Россия)
  • Элетрокомпоненты - ABB или аналоги

Гарантия на станок для резки СИП панелей 1 год

Цена станка раскроя СИП панелей СР-01 - 159 000 руб.

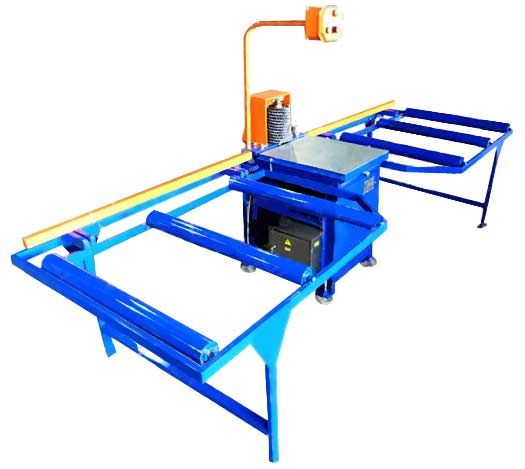

5. Станок для фрезеровки паза в СИП панелях СФП-01

Станок предназначен для фрезеровки пазов в SIP панелях. Это необходимо для закладки бруса стыковки. В состав станка входит станина и рабочий элемент (набор абразивных дисков). На станке для выборки паза можно не только удалять лишний пенопласт, но и производить зачистку (удаление) клея с поверхности SIP панели. Перенастройка рабочего элемента занимает не более 5 минут.Станок для фрезеровки паза в СИП панелях СФП-01

Станина выполнена из стальной трубы прямоугольного сечения. В верхней плоскости закреплены направляющие рейки. Рейки и глубина фрезерования - регулируются механически.

Пульт управления станком фрезеровки паза в СИП панелях оснащен кнопкой аварийного стопа. Для удаления пыли мы рекомендуем использовать специальный пылесос.

Поставляется станок в собранном виде.

Комплект поставки фрезеровки паза в СИП панелях СФП-01:

  • Станок СФП-01 в сборе
  • Паспорт станка СФП-01
Технические характеристики станка для выборки паза в СИП панелях:
Глубина фрезерования (мм) до 60
Толщина пропила паза (мм) 50 .. 200
Мощность станка (кВт) 2,2
Рабочее напряжение (В) 380
Частота вращения шпинделя станка (об\мин) 1500
Габариты, ДхШхВ (мм) 3000х1200х1200
Масса (кг) 250
Обслуживающий персонал (чел.) 2

Видео станка для выборки паза в СИП панелях:

Гарантия на станок - 1 год

Цена станка для выборки паза в СИП панелях - 85 000 руб.


6. Устройство нанесения клея на СИП панели.

Пульвелизатор для нанесения клея при сборке SIP панелей

Пульверизатор для нанесения клея при сборке SIP панелей.

Время нанесения клея на одну сторону панели - 1 - 2мин.

Расход воздуха - 300 - 400л\мин.



Цена устройства нанесения клея на СИП панели 3 700 руб.

7. Компрессор для устройства нанесения клея на СИП панели.

Компрессор для устройства нанесения клея на СИП панели.

Итальянская поршневая группа, белорусский ресивер.

Производительность 420 - 450л\мин.

Цена 30 000 руб.

8. Автоматизированный станок для нанесения клея СНК - 01 AUTO (СИП)

Комплект поставки автоматизированного станка СНК - 01 (СИП) для нанесения клея:

  • Станок в сборе
  • Пульт управления станком
  • Паспорт станка

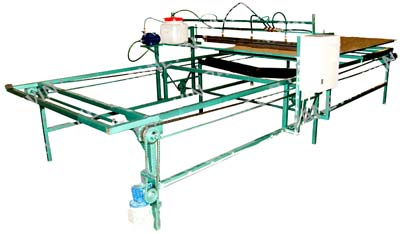

Автоматизированный станок для нанесения клея СНК - 01 AUTO

Технические характеристики станка:

  • Габариты ДхШхВ 4000х1800х1500мм
  • Масса 200 кг
  • Рабочее поле 3200х1600мм
  • Время нанесения клея на один лист 10-15 сек
  • Питающее напряжение 380В (под заказ 220В)
  • Потребляемая мощность 2кВт
  • Обслуживающий персонал 2 человека

При изготовлении станка для производства СИП панелей используются:

  • Сталь - 3ПС (Россия)
  • Подшипники - COMPLEX S.A. (Польша)
  • Окраска - эмаль HAMMERITE (Англия)
  • Редукторы - CITI (Италия)
  • Электроустановочная арматура АВВ или аналогичная

Цена станка для нанесения клея СНК - 01 AUTO (СИП) - 212 000 руб.


9. Винтовой механический пресс СИП ПВМ-02 для сборки СИП панелей

Пресс применяется для склеивания и выжимания излишков клея при производстве СИП пластиковых и сэндвич панелей. Сжатие двух плоскостей пресса ПВМ-02 происходит при закручивании винтовых пар. Время выдержки СИП панели 4 - 24 часов.

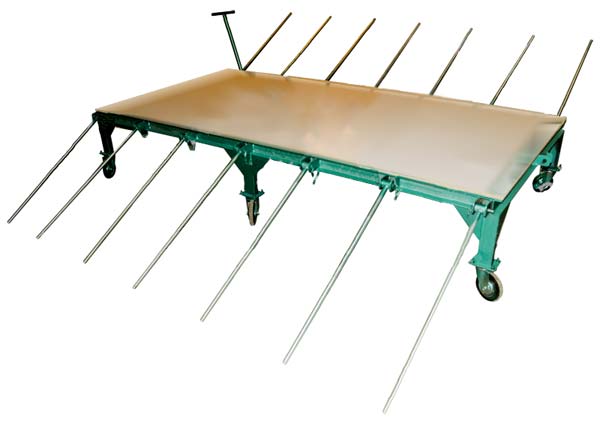

Пресс винтовой механический ПВМ-02 (СИП) для сборки СИП панелей

Технические характеристики пресса для производства SIP панелей ПВМ-02 (СИП)

- Рабочее поле ДхШхВ - 3200х1500х1440 мм.
- Габаритные размеры пресса в сборе ДхШ - 3400х1700 мм.
- Масса прессане более 200 кг
- Обслуживающий персонал - 2 человека.

Используемые материалы при производстве пресса ПВМ-01

  • Станина - углеродистая сталь 3ПС, сталь 20 (Россия)
  • Направляющие - круг калиброванный СТ 35 (Россия)
  • Окраска пресса - молотковая эмаль HAMERITE (Англия)

Цена на пресс винтовой механический ПВМ-02(СИП) - 72 000 руб.
