Наше оборудование расчитано на малый бизнес и позволяет получать до 240 сэндвич панелей в смену.

Наше оборудование для производства сэндвич панелей состоит из нескольких модулей. Некоторые станки этой линии спроектированы специально для производства сэндвич панелей (например станок для фрезеровки пазов), другие станки - универсальные (например, станки для резки пенопласта).

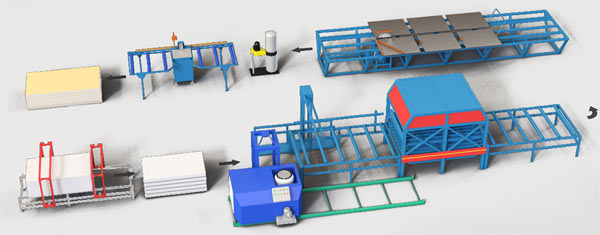

Варианты комплектации линии производства сэндвич панелей.

Варианты комплектации линии производства сэндвич панелей.

1. Производительность 120 - 240 панелей в смену 8 часов (зависит от толщины панелей).

2.Максимальная комплектация линии по производству ПВХ сэндвич панелей с автоматическим нанесением клея и прессованием панелей. Производительность до 120 10мм панелей в смену 8 часов.


Для производства пластиковых (ПВХ) сэндвич панелей необходимо следующее оборудование:


1. Автоматизированная линия нанесения клея, сборки и прессования сэндвич панелей

Автоматизированная линия нанесения клея, сборки и прессования сэндвич панелей состоит из дву модулей:

  1. Автоматический станок нанесения клея на сэндвич панели СНКСП-02 AUTO;
  2. Пресс для прессования ПВХ сэндвич панелей, винтовой механический с домкратами ПВМ-03.
Цена 409 000 руб.

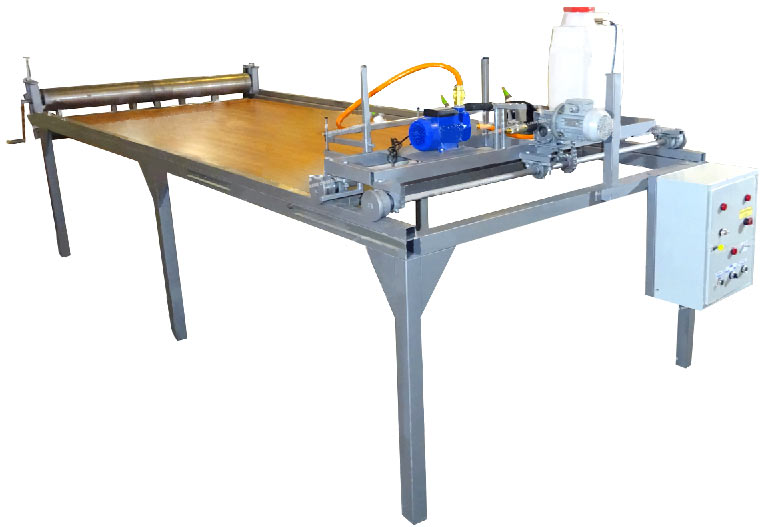

1.1 Первая часть автоматизированной линии - Автоматический станок нанесения клея на сэндвич панели СНКСП-02 AUTO.

Автоматический станок нанесения клея на сэндвич панели СНКСП-02 AUTOСтанок автоматического нанесения клея при производстве ПВХ сэндвич панелей СНКСП - 02 AUTO. Этот станок исключает потери клея, которые неизбежны, когда клей наносится ручным способом. При этом отпадает необходимость в средствах защиты дыхательных путей так, как не происходит распыления клея в воздухе, а производительность, по сравнению с ручным способом нанесения, выше в два раза.

В отличие от станка СНКСП-01 в СНКСП - 02 AUTO лист пластика неподвижен, а перемещается портал с клеем и водой. Также в СНКСП - 02 AUTO с четырех сторон регулируются границы нанесения клея. В станке СНКСП - 02 предусмотрено погружение жиклеров флейты в масло, что препятствует засыханию клея.

Станок СНКСП - 02 производства сэндвич панелей состоит из объемной металлической рамы, на которой на специальные направляющие установлен движущийся на роликах портал. Привод портала от электродвигателя при помощи цепной передачи. Скорость портала регулируется, от 0 до 1 м\сек. В исходное положение портал возвращается автоматически. Также автоматически происходит остановка портала в крайних точках. "Флейта" с жиклерами нанесения клея и распылителями воды установлена на подвижном портале. Перемещается собранная панель в пресс, посредством двух барабанов, которые также служат для выдавливания лишнего воздуха.

Подача клея и воды включается и выключается автоматически. Включение и выключение станка, регулировка скорости портала производится с пульта управления, закрепленного на раме станка.

Комплект поставки станка для нанесения клея СНКСП - 02:

  • Станок в сборе;
  • Пульт управления;
  • Паспорт.

Технические характеристики станка нанесения клея на сэндвич панели СНКСП-02 AUTO:

Габариты станка Д х Ш х В  4200 х 1900 х 1200 мм
Масса станка 200 кг
Рабочее поле СНКСП - 02 3200 х 1600 мм
Время нанесения клея на лист 10-15 сек
Рабочее напряжение 380В (под заказ 220В)
Потребляемая мощность 5кВт
Персонал         2 человека



Для изготовления станка для производства ПВХ сэндвич панелей используются следующие материалы:

  • Сталь - 3ПС (производство Россия)
  • Краска - HAMMERITE (производство Англия)
  • Редукторы - CITI  (производство Италия)
  • Подшипники - COMPLEX S.A. (производство Польша)
  • Электрическая арматура - АВВ

Цена станка нанесения клея на сэндвич панели СНКСП-02 AUTO - 299 000 руб.

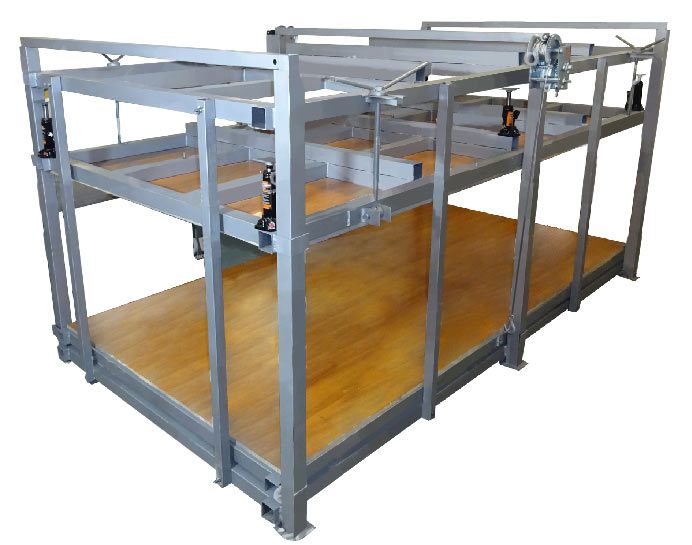

1.2 Вторая часть автоматизированной линии - Пресс для прессования ПВХ сэндвич панелей, винтовой механический с домкратами ПВМ-03

Пресс для прессования ПВХ сэндвич панелей, винтовой механический с домкратами ПВМ-03

Пресс ПВМ - 03 для сборки сэндвич панелей. Пресс склеивает и выдавливает лишний клей и воздух при производстве панелей. Сжатие плоскостей пресса происходит при помощи механических домкратов. Выдерживаются, сэндвич панели в прессе от 1 до 120 минут. Время зависит от применяемого клея. Пресс для сэндвич панелей ПВМ-03, это жесткая стальная конструкция, которая имеет две подвижные платформы. Перемещение (поднятие, опускание) нижней платформы осуществляется механической лебедкой. Сжатие ПВХ сэндвич панелей происходит верхней платформой, над которой установлены механические домкраты.

Технические характеристики пресса для производства ПВХ сэндвич панелей ПВМ-03
Рабочее поле ДхШхВ 3200 х 1500 мм
Габаритные размеры пресса в сборе ДхШхВ 3400 х1700х2200 мм
Максимальная закладка  ПВХ сэндвич панелей 10мм. Высота стопки 60 шт. (600мм)
Масса пресса не более 200 кг
Обслуживающий персонал 2 человека

Комплект поставки пресса ПВМ-03 для сборки панелей:

  • Пресс в сборе;
  • Паспорт.

Используемые материалы при производстве пресса ПВМ-03:

  • Станина - cталь 3ПС (производство Россия)
  • Краска - HAMMERITE (производство Англия)
  • Направляющие - круг калиброванный СТ 35 (производство Россия)
Цена: 110 000 руб.

Автоматизированный станок для нанесения клея СНК - 01 AUTO

Автоматизированный станок для нанесения клея СНК - 01 AUTO

Комплект поставки автоматизированного станка СНК - 01 для нанесения клея на сэндвич панели:

- Станок в сборе

- Пульт управления станком

- Паспорт станка

Технические характеристики станка:

  • Габариты ДхШхВ 4000х1800х1500мм
  • Масса 200 кг
  • Рабочее поле 3200х1600мм
  • Время нанесения клея на один лист 10-15 сек
  • Питающее напряжение 380В (под заказ 220В)
  • Потребляемая мощность 2кВт
  • Обслуживающий персонал 2 человека

При изготовлении станка для производства ПВХ сэндвич панелей используются:

  • Сталь - 3ПС (Россия)
  • Подшипники - COMPLEX S.A. (Польша)
  • Окраска - эмаль HAMMERITE (Англия)
  • Редукторы - CITI (Италия)
  • Электроустановочная арматура АВВ или аналогичная
Цена: 212 000 руб.

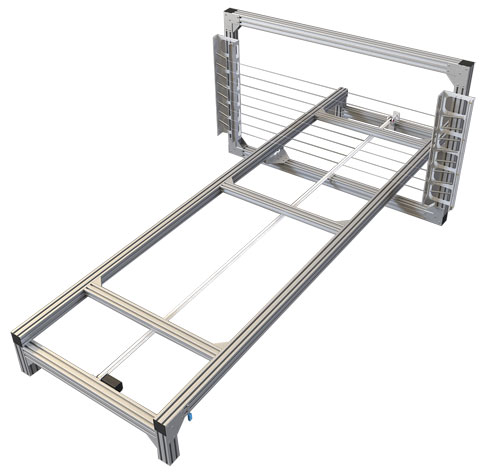

2. Стол С - 07 AUTO резки пенопласта, для сэндвич панелей, на требуемую толщину для последующей сборки

Стол С - 07 AUTO для резки пенопласта на требуемую толщину для последующей сборки сэндвич панелей

Стол предназначен для резки блока пенопласта на листы требуемой толщины, для последующей сборки сэндвич панелей.

- Точность регулировки толщины листа - 0,5мм
- Количество торцевых режущих нитей - 2
- Длина режущих нитей - 600мм
- Регулировка силы нагрева режущих нитей - 0 - 100% с шагом 1%
- Количество режущих нитей по горизонтали - 10 или 5 в зависимости от установленной каретки.
- Материал режущих нитей - нихром или вольфрам
- Установленная мощность - 4 кВт.
- Питающее напряжение - 380В
- Рабочее поле ДхШхВ 3100х 600х 600мм
- Габариты стола ДхШхВ 4200х1200х1200мм
- Вес стола - 100 кг
- Стол комплектуется пультом управения

Комплект поставки станка по резке пенопласта:

1. Станок С-07AUTO в разобранном виде
2. Калиброванные каретки - 3 шт.
3. Нихромовая нить - 50м
4. Пульт управления станком
5. Паспорт станка

Цена 102 000 руб.


2.1. Стол С - 05-07 КОМБИ для автоматической резки блока пенопласта, для сэндвич панелей, по горизонтали с одновременным торцеванием (обрезкой) двух боковых сторон.
Стол С - 05-07 КОМБИ для автоматической резки блока пенопласта по горизонтали с одновременным торцеванием (обрезкой) двух боковых сторон.

Комплект поставки станка по резке пенопласта:

1. Станок С-05-07 КОМБИ в разобранном виде

2. Калиброванные каретки - 3 комплекта (6шт.)

3. Нихромовая нить - 50м

4. Пульт управления станком

5. Паспорт станка

Технические характеристики станка по резке пенопласта С-05- 07 КОМБИ:

  • Потребляемая мощность до 4 кВт\час
  • Питающее напряжение 380В
  • Количество режущих нитей по горизонтали до 10
  • Количество торцевых режущих нитей 2
  • Рабочее поле ДхШхВ 3100 х 1100 х 1100 мм
  • Длина режущих нитей 1050мм
  • Скорость реза 0 - 100мм\сек (среднее 20мм\сек)
  • Фактическая точность реза 0,5мм
  • Регулировка силы нагрева режущих нитей 0 - 100% с шагом 1%
  • Габаритные размеры станка в сборе ДхШхВ 4200 х1500 х 1500мм
  • Масса станка не более 100 кг
  • Обслуживающий персонал 1 человек

При изготовлении станка С- 05-07 используются следующие комплектующие:

  1. Станина - углеродистая сталь 3ПС, сталь 20 (Россия)
  2. Окраска станины - молотковая эмаль HAMMERITE (Англия)
  3. Подшипники - KG INTERNATIONAL (ОАЭ)
  4. Контроллеры ATMEL (США)
  5. Микросхемы - PHILIPS, SТ (Голландия, США)
  6. Разъемы - FULLING (Китай)
  7. УЗО, пакетные выключатели - ABB (Германия), Merlin Gerlin (Франция)
  8. Редуктор - SITI (Италия)
Цена 106 000 руб.

3. Стол СФ - 08 для фрезеровки пазов в листе пенопласта сэндвич панели

Стол СФ – 08 для фрезеровки пазов в листе пенопласта сэндвич панели Установленная мощность 1,5 кВт
Рабочее поле 2000 х 1000 мм
Количество фрез - до 20
Вес стола - 70кг.
Цена 54 000 руб.

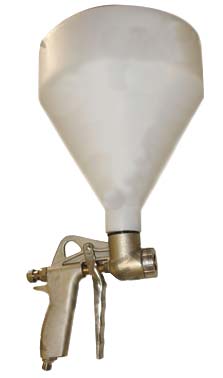

4. Устройство нанесения клея на сэндвич панели.

Устройство нанесения клея на сэндвич панели

Пульвелизатор для нанесения клея на панели и пенопласт.

Время нанесения клея на одну сторону панели - 1 - 2мин.

Расход воздуха - 300 - 400л\мин.

Цена 3 700 руб.

5. Компрессор для устройства нанесения клея на сэндвич панели.

Компрессор для устройства нанесения клея на сэндвич панели

Итальянская поршневая группа, белорусский ресивер.

Производительность 420 - 450л\мин.

Цена 30 000 руб.

Пресс винтовой механический ПВМ-02 - основная часть оборудования производсва сэндвич панелей

 Пресс винтовой механический ПВМ-02

Отличием пресса ПВМ-02 от ПВМ-01 является наличие приставного стола с кассетой. Сборка сэндвич панелей производится на приставном столе в специальную кассету. Когда кассета заполнена сэндвич панелями, по специальным направляющим, при помощи механической лебедки, кассета затягивается в пресс, где и происходит прессование.

Использование пресса с кассетой значительно облегчает сборку сэндвич панелей, повышает качество продукции. При использовании данного пресса снижается время на сборку каждой панели - не менее, чем на 20%. То есть производительность труда повышается на 20%.

Технические характеристики пресса для производства пластиковых сэндвич панелей ПВМ-02

Рабочее поле ДхШхВ 3200 х 1500 х 900 мм
Габаритные размеры пресса в сборе ДхШхВ 3400 х3400 х 1700мм
Масса пресса не более 700 кг.
Обслуживающий персонал 2 человека.

Цена: 72 000 руб.
