Виброплощадка предназначена для уплотнение бетонных смесей при производстве железобетонных плит, блоков, перемычек, панелей и т. д.

Виброплощадки

Благодаря использованию вибрационной площадки значительно увеличивается срок эксплуатации железобетонных изделий, растет их надежность и безопасность. Виброплощадки самый распространенный вид оборудования для уплотнения бетона в строительстве.

Виброплощадка ВСМ-6000

Виброплощадка ВПМ 6000 грузоподъемностью 10 т, является устройством с круговыми колебаниями, которая выполнена с единым дебалансным валом, вращение которого заставляет верхнюю раму совершать колебательные движения в двух плоскостях вертикальной и горизонтальной. Именно такие виброплощадки с круговыми колебаниями первыми применялись в практике изготовления ЖБИ и до сих пор имеют самое широкое распространение.

Виброплощадка

Особенность данной конструкции в том, что вместо упругих амортизаторов стола применены достаточно жесткие опоры из резиновых прокладок. Это значительно усиливает уплотнение смеси из за ударов верхней рамы о резиновые опоры. А благодаря равномерному распределению нагрузки, достигается равномерная вибрация всей поверхности вибрационной площадки.

Виброплощадка представляет собой две сварные рамы, между которыми - поперечные балки. На поперечных балках вдоль осевой линии находятся подшипники вибровала, который состоит из четырёх секций. Секции связаны упругими муфтами.

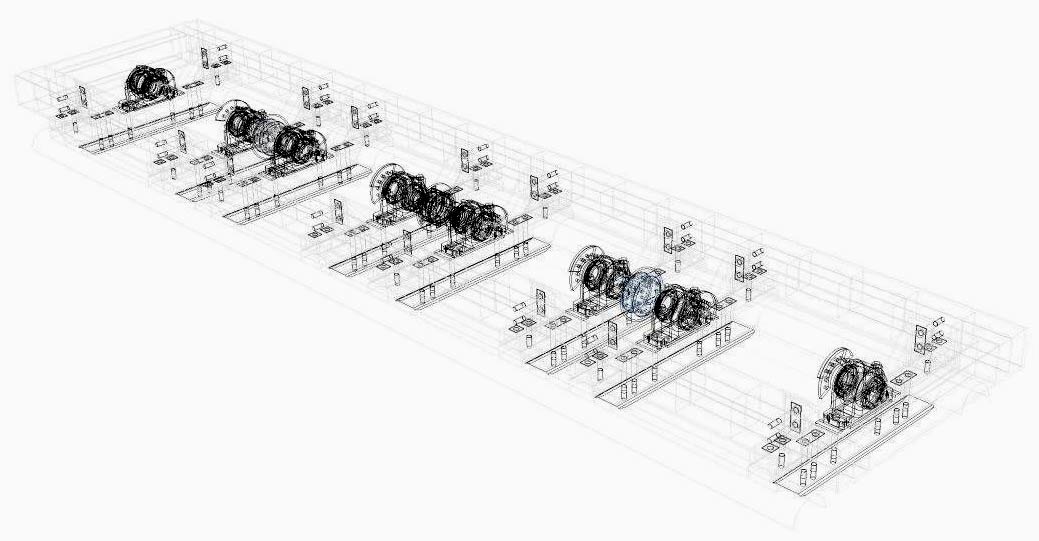

Чертеж виброплощадки ВСМ-6000

Центр тяжести нагруженной виброплощадки практически совпадает с центром вибровала, что дает максимально равномерное распределение вибрации. Под агрегатом на отдельной раме установлен двигатель привода и клиноременной передачей связан с вибровалом. А шарнирное крепление рамы двигателя позволяет осуществить правильное натяжение ремней.

Данная конструкция обеспечивает все необходимые условия для производства качественных бетонных изделий.

Причем конструкция этой серии позволяет быстро переналаживиться на новую номенклатуру формуемых изделий.
Виброплощадка ВСМ-6000

Технические характеристики Виброплощадка ВСМ-6000

Грузоподъёмность, кг 8000
Частота колебаний, об/мин 3000
Потребляемая мощность, кВт 30
Возмущающая сила (суммарная), кН 176
Габаритные размеры виброплощадки (ДхШхВ), мм 6170х1430х440
Масса виброплощадки, кг 2700

Цена виброплощадки ВСМ-6000 - 790 000 руб.




Виброплощадка ВПМ-3000



Виброплощадка ВПМ-3000

Технические характеристики Виброплощадка ВПМ-3000

Грузоподъёмность виброплощадки, кг 6000
Частота колебаний, об/мин 3000
Потребляемая мощность, кВт 3,6
Мощность номинальная, кВт 2,2
Возмущающая сила (суммарная), кН 22,4...45,2
Габаритные размеры виброплощадки (ДхШхВ), мм 3000х1500х800
Масса виброплощадки, кг 1500

Цена виброплощадки ВПМ-3000 - 198 000 руб.


По желанию заказчика, при производственной необходимости, в конструкцию виброплощадки могут быть внесены изменения.
Например, можно изменить габариты или увеличить количество вибро-тумб или установить вибраторы с другими параметрами.
В случае изменения конструкции, цена оговаривается отдельно.


Виброплощадка ВПМ-7000



Виброплощадка ВПМ-3000

Технические характеристики Виброплощадка ВПМ-7000

Грузоподъёмность, кг 12 000
Частота колебаний, об/мин 3 000
Потребляемая мощность, кВт 8
Мощность номинальная, кВт 4,4
Возмущающая сила (суммарная), кН 22,4...45,2
Габаритные размеры виброплощадки (ДхШхВ), мм 7000х1500х800
Масса виброплощадки, кг 3000

Цена виброплощадки ВПМ-7000 - 378 000 руб.
