Наше оборудование рассчитано на малый бизнес и позволяет получать до 64 м3 поролона в смену.

Наше оборудование для производства поролона состоит из нескольких модулей. Некоторые станки этой линии спроектированы специально для производства поролона в соответствии нормативными размерами и ГОСТами.

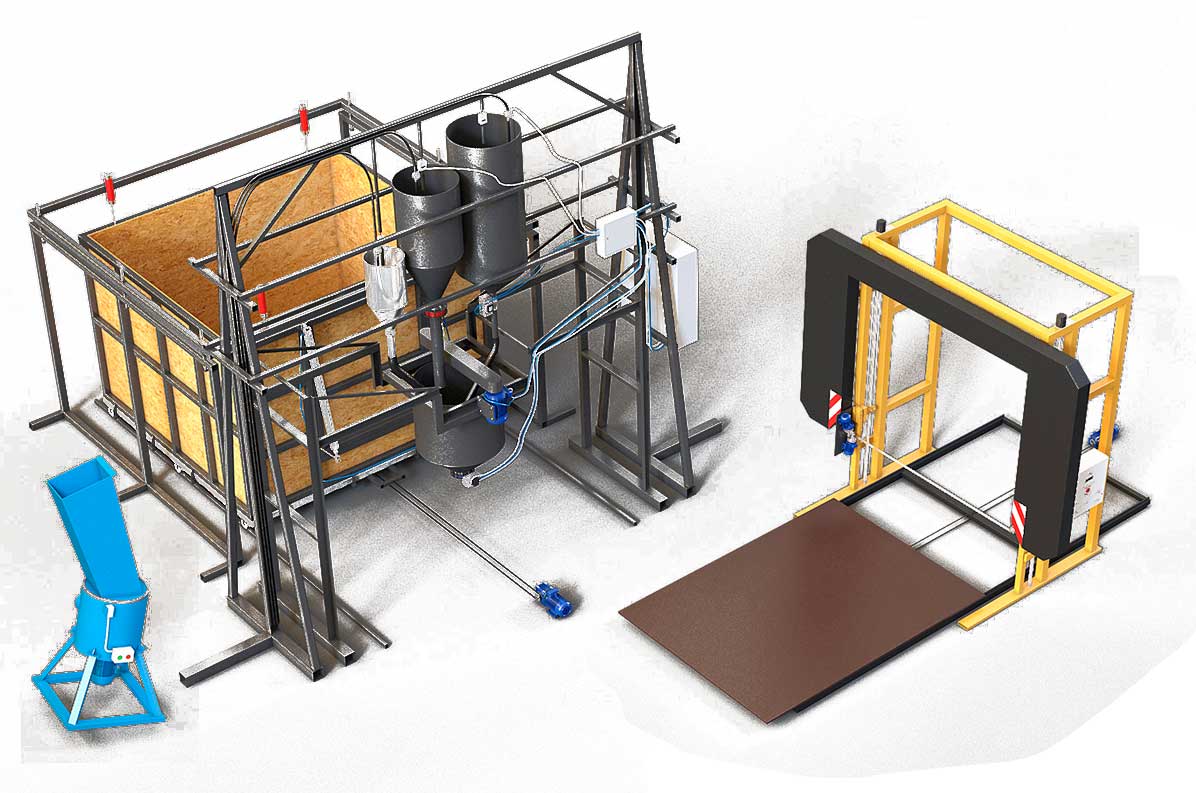

Типовые комплектации оборудования для производства поролона

Типовые комплектации оборудования для производства поролона:

1. Линии для производства поролона с фигурной резкой (64 м3 в смену).

2. Линии для производства поролона с резкой только на листы (64 м3 в смену).

3. Автоматическая линии для производства поролона с резкой только на листы (120 м3 в смену).


Для производства поролона необходимо следующее оборудование:

1. Автоматический модуль производства поролона.

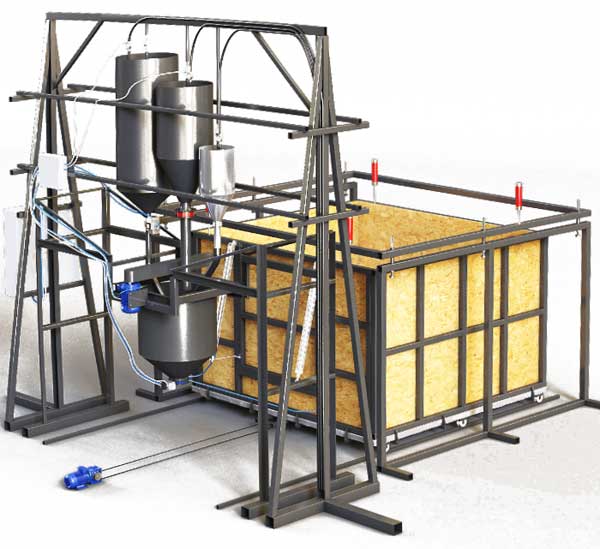

Автоматический модуль производства поролона

Эта установка позволяет выпускать блоки поролона в автоматическом режиме. Благодаря системе автоматического дозирования, смешивания компонентов и заливки готовой смеси в форму - в значительной мере исключен контакт работника с вредными веществами. Автоматический модуль самостоятельно осуществляет правильное, последовательное дозирование компонентов, смешивание их по программе в нужной последовательности меняя интенсивность. Заливает приготовленную смесь в форму и закрывает загрузочный люк для дальнейшего дозревания поролоновой смеси.

В автоматическом модуле для производства поролона осуществляется:

  • дозирование;
  • смешивание;
  • заливка сырья;
  • вспенивание.

Управление циклом производства поролона осуществляется с пульта.

Автоматический модуль производства поролона позволяет выпускать поролон различных марок и разной плотности.

Технологическая схема производства поролона:

  • в начале смены загружается сырье в емкости;
  • компоненты в нужной последовательности дозируется и смешиваются,
  • масса вспенивается и заливается в блок-форму
  • Охлаждение и разгрузка формы.
  • Резку поролона на листы можно производить через трое суток.

Для непрерывной работы линии производства поролона потребуется три человека: оператор и двое рабочих, которые будут загружать компоненты и выгружать блоки поролона.

Автоматический модуль производства поролона состоит из:

  1. Смеситель компонентов поролона.
  2. Система автоматической дозировки, оснащенная насосами.
  3. Система, поддерживающая необходимую температуру в магистралях.
  4. Автоматическая блок форма с откидным люком.
  5. Пульт управления.

Технические характеристики автоматической линии производства поролона.

  • Потребляемая мощность - 20 кВт/час;
  • Напряжение - 380 В.;
  • Объем смесителя - 200 л.;
  • Производительность до 15 м3 /час;
  • Число рабочих - 3 чел.;
  • Габариты в сбораном виде - 10000х3000х2500 (ДхШхВ) мм.;
  • Масса - 750 кг.;
  • Размер блока после обрезки - 2000х2000х1200 (ДхШхВ) мм;
  • Объём блока - 4.8 м3.;
  • Охлаждение естественное;
  • Плотность поролона - от 16 до 40 кг.;
  • Габариты блок-формы - 2300х2300х1500 мм. (ДхШхВ).

Цена автоматическго модуля производства поролона - 2 400 000 руб.

Видео: Автоматический модуль производства поролона.


2. Смеситель для поролона СП-01

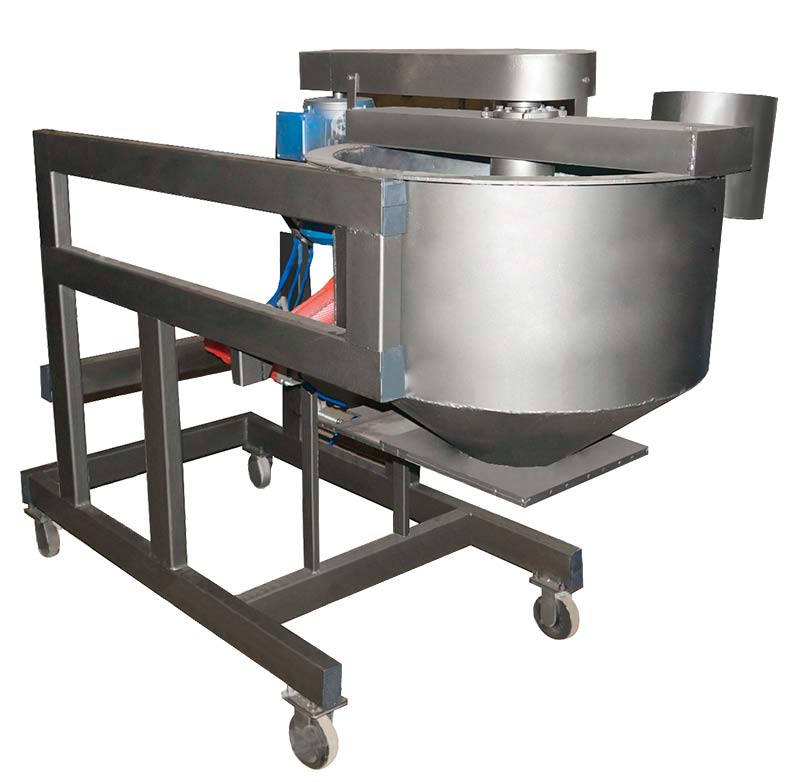

Смеситель для поролона СП-01

Миксер (смеситель) для компонентов поролона собран на металлической раме, на которой установлены чаша смесителя и емкость для вспенивателя. На дне емкости смесителя - шиберная заслонка для слива готовой смеси поролона. Привод заслонки - пневмоцилиндр. Привод смесителя - асинхронный электродвигатель с частотным регулятором. Опрокидывание вспенивателя - с помощью пневмоцилиндра. Смешение компонентов фрезой. Вращение фрезы регулируется в диапазоне 0 - 1500 об.в мин. Рабочая емкость смесителя 100 литров. Одного замеса хватает до 4 м3 поролона плотностью 25 кг на м3.

оборудование для поролонаТехнические характеристики смесителя для поролона СП-01:

- Рабочее напряжение: 380В
- Мощность двигателя: 3 КВт
- Производительность: 25 - 100 кг. за цикл
- Габаритные размеры (ДхШхВ): 1500х800х1800 мм.
- Объём (без учёта жёсткой упаковки): 2,16 м3
- Вес: 300 кг.
- Количество оборотов: 0-1500, плавная регулировка частотным инвертором

Материал фрезы: сталь 08пс с трёхслойным порошковым покрытием

Комплектация:

  • Смеситель для поролона СП-01 - 1 шт.
  • Паспорт смесителя
Цена смесителя для производства поролона от 250 000 руб. (готовится под объем формы).

3. Блок формы для поролона БФП, БФПЦ

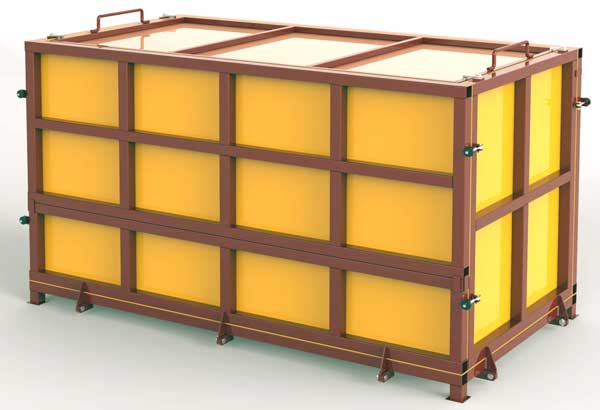

Блок форма для поролона БФП

Блок формы БФП, БФПЦ используется для производства блоков поролона.

Блок форма БФП представляет собой дно, откидывающихся на петлях (разборных) стенок и не закрепленной ("плавающей") крышки.

 Блок форма для поролона цилиндрическая БФПЦ состоит из дна, закрепленного на колесах, съемных стенок и крышки. Одна из стенок блок формы разбирается на две части.

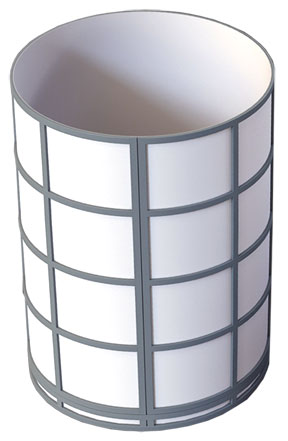

Блок форм для производства поролона БФПЦНа металлическую блок форму производства поролона возможна установка вибратора, который служит для равномерного распределения смеси в форме. Металлическая блок форма изготовлена из конструкционной стали 1,5 мм и каркаса из профильной стальной трубы 20х40мм.

Порядок работы на блок форме для изготовления поролона:

- снять крышку;
- проложить стенки и дно полиэтиленовой пленкой;
- залить поролоновую смесь в форму;
- когда уровень поролона достигнет середины высоты формы - накрыть поролон крышкой;
- после окончания поднятия поролона - снять крышку, извлечь блок поролона;

Блок форма поставляется в сложенном виде, упакована в полиэтилен. Упаковка в деревянный короб - за дополнительную плату.

Технические характеристики блок формы для производства поролона:

Наименование БФП1 БФП2 БФП4 БФПЦ2 БФПЦ4
Плезный размер ДхШхВ, DхH мм 1020 х 1020 х 1020 2020 х 1020 х 1020 2020 х 2020 х 1020 1500 х 1200 1500 х 2100
Полезных объем, м3 1 2 4 2,2 3,7
Масса (не более), кг 100 170 250 150 250
Цена блок формы для производства поролона, руб. 80 000 150 000 190 000 190 000 250 000

Обслуживающий персонал 2 человека
Под заказ мы можем изготовить блок форму для поролона ЛЮБОГО размера.

Гарантия на блок форму - 1 год.


4. Станок для резки поролона в горизонтальной плоскости - "РП Горизонт"

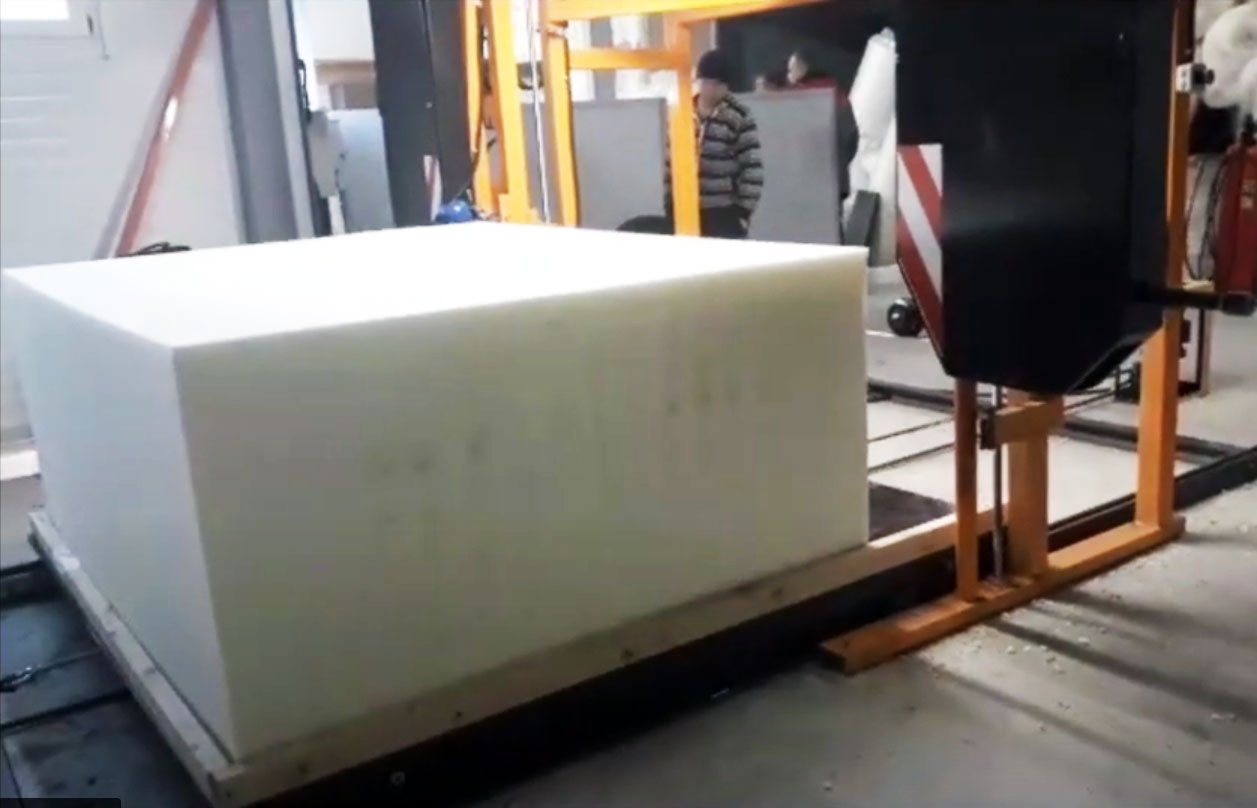

Станок фигурной резки поролона ФРП-20

Автоматический станок с программным управлением " РП Горизонт" предназначен для горизонтальной резки поролона на листы заданной толщины. Состоит станок из пильного узла и подвижного рабочего стола, который установлен на рельсах и движется по горизонтали. Пильный узел закреплен на раме, и движется вертикально. Перемещения по всем осям производятся автоматически по заданной программе. Толщина отрезаемого листа поролона заедается на пульте управления станка.

Привод пилы осуществляется от электромотора, через клиноременную передачу. Режущая пила - нож затачивается автоматически во время работы станка.

В комплекте поставки - 1 пила и 2 диска для заточки.

Технические характеристики станка для резки поролона:

Рабочее поле ДхШхВ - 2100 х 2100 х 1200 мм.;
Минимальная толщина листа поролона - 1мм.;
Скорость резания поролона - до 50 мм. в сек.;
Питающее напряжение  -  380В.;
Установленная мощность - 10 кВт.;
Габариты станка ДхШхВ -  6800 х 4200 х 2400 мм.;
 Масса станка не более - 1500 кг.;

Комплект поставки станка по резке поролона:

  1. Станок "РП Горизонт";
  2. Блок управления станком для резки поролона;
  3. Пила - 1 шт;
  4. Паспорт.

Цена станка горизонтальной резки поролона "РП Горизонт"- 1290 000 руб.


5. Дробилка отходов поролона Д-05

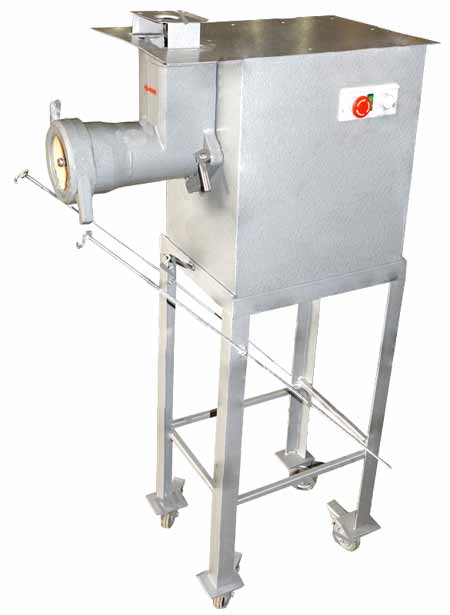

Дробилка отходов поролона Д-03

Дробилка Д-05 предназначена для измельчения отходов поролона, которые образуются при резке блока поролона. Дробилка отходов поролона Д-05 состоит из металлического корпуса, шнека, электродвигателя, съемной калиберной решетки. Дробилка отходов Д-05 обеспечивает измельчение отходов поролона толщиной от 5 до 200мм.

Отходы поролона для переработки подаются сверху через защитные ограничители. Вращающийся шнек, разбивает кусок поролона на мелкие частички. Фракция измельчения зависит от ячейки калиберной решетки. Пока раздробленный кусок не сможет пройти через решетку, он будет дробиться. Для изменения фракции дробления необходимо заменить калиберную решетку. Смазка шнека осуществляется простой водой. Если надо раздробить небольшой объем поролона - то можно сделать это и без смазки. Если же дробилка будет работать дольше 10 минут - необходимо добавить воду.

Дробилка отходов поролона Д-05 поставляется в собранном виде. Все что требуется для начала работы - подключить дробилку отходов поролона Д-05 к питающей сети. Упаковка дробилки - полиэтилен. Упаковка в деревянный короб - за отдельную плату.

Комплект поставки дробилки:
1. Дробилка отходов поролона Д-05
2. Паспорт дробилки

Технические характеристики дробилки отходов поролона Д-05
Потребляемая мощность 3 кВт
Питающее напряжение 380В
Производительность до 2м3 в час
Габаритные размеры ДхШхВ 850х400х830 мм
Масса не более 65 кг
Обслуживающий персонал 1 человек

При изготовлении дробилки отходов поролона Д-05 использовались следующие комплектующие:
1. Станина - углеродистая сталь 3ПС, сталь 20 (Россия)
2. Окраска станины - HAMMERITE (Англия)
3. Подшипники - KG INTERNATIONAL (ОАЭ)
4. Двигатели - ВЭМЗ (Россия)
5. Пускатель ПМЛ (Украина)

Гарантия на дробилку Д-05 1 год.

Цена дробилки отходов поролона Д-03 - 175 000 руб.
Цена пневмотранспорта дробилки отходов поролона - 30 000 руб.


6. Станок фигурной резки поролона абразивной нитью ФРП-20М (абразив).

Станок фигурной резки поролона ФРП-20

Станок предназначен для автоматической 2D резки блока поролона на листы, элементы мягкой мебели, игрушки, звукоизоляторы, губки для мытья посуды, скорлупы труб и т.д. Управляется станок фигурной резки поролона - компьютером через USB порт.

- Аппаратная точность станка – 0,1 мм;
- Количество режущих нитей по горизонтали - до 10;
- Скорость резания поролона от 1 до 100 мм\сек (оптимальная 20 мм\сек);

- Скорость абразивной нити регулируется от 0 до 100 %;
- Установленная мощность – 3 кВт;
- Питающее напряжение - 220В;
- Рабочее поле ДхШхВ 2000х2000х1000 мм;
- Габариты стола ДхШхВ 4800х2000х2100 мм;
- Вес станка - 300 кг;

Комплект поставки станка по резке поролона абразивной нитью:

  1. Станок "ФРП-20 абразив" в разобранном виде;
  2. Блок управления станком абразивной резки поролона;
  3. Абразивная нить - 1 шт;
  4. Паспорт.

Стабилизатор напряжения и компьютер комплект поставки станка фигурной резки поролона НЕ входят.

Цена станка фигурной резки поролона абразивной нитью "ФРП-20М абразив"- 730 000 руб.

Видео - производство поролона

Резка поролона на станке ФРП-20
