Оборудование для производства рубероида / Оборудование для малого бизнеса производства рубероида

Наше оборудование позволяет получать 200 - 300 15-ти метровых рулонов рубероида в смену. (стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, еврорубероида, пергамина)

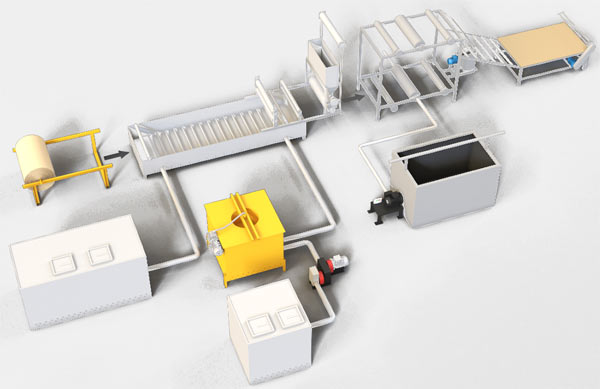

Примеры комплектации оборудования для производства рубероида

Примеры комплектации оборудования для производства рубероида1. Пример комплектации линий по производству рубероида, пергамина

2. Пример комплектации линий по производству стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, "Еврорубероида"

Оборудование для производства гибкой черепицы 3. Комплект оборудования для производства гибкой черепицы производительностью до 50 шт. в час. В комплекте один рисунок.
Цена - 205 500 руб.

4. Комплект оборудования для производства мягкой черепицы производительностью до 250 шт. в час. В комплекте пять рисунков.
Цена - 678 000 руб.

Линия производства рубероида ЛР 250. Как вариант для начала своего бизнеса.
Линия состоит из нескольких элементов:

Стол размотки основы
Основная часть линии
Стол намотки продукции
Битумосмеситель
Габаритные размеры ДхШхВ: 14 х 2 х 2,5 м.
Вес линии – не более 4 000 кг.
Напряжение – 380 v
Средняя потребляемая мощность: 45 – 50 кВт\час
Максимальная потребляемая мощность: 110 кВт \ час
Производительность: 200 – 300 рулонов в смену (15-ти метровых)
Обслуживающий персонал – 3 чел.


Стол размотки основы (линии производства рубероида)
Стол размотки Р-01основы является неотъемлемой частью линии по производству кровельных материалов. Стол размотки основы Р-01 предназначен для вывешивания и равномерной размотки бобины основы (картон или стеклоткань) при производстве рубероида.
Процесс размотки основы при производстве рубероида заключается в следующем: бобина основы вывешивается на конусах, закрепляется планшайбами и за счет работы тянущих валов линии по производству рубероида или стеклоизола происходит размотка. На столе размотки основы возможна размотка бобин весом до 750кг. Двое рабочих вывешивают бобину весом до 750кг за 5 - 7 минут.
Стол размотки основы Р-01 для производства рубероида состоит из станины, удерживающих конусов, фиксирующих планшайб и трубы.
Отличительной особенностью нашего стола размотки основы Р-01 для производства рубероида является простота конструкции и надежность исполнения при очень низкой цене.
Техническое обслуживание стола размотки основы Р-01 заключается только в еженедельной смазке конусов и мест крепления трубы.
В комплект поставки стола размотки основы Р-01 для производства рубероида входит:
1. Станина
2. Два конуса
3.Четыре планшайбы с резьбой
4. Труба d 58
5. Технический паспорт.
Стол размотки основы (линии производства рубероида) Вес бобины, max - 750 кг
Производительность - до 20 рул/час
Габаритные размеры ДхШхВ - 2000х1500х700 мм
Масса - не более 150 кг.
Обслуживающий персонал - 2 человека

Цена: 18 500 руб.

Линия по производству рубероида и пергамина РП-350
Линия по производству рубероида и пергамина РП-350 Предназначена для непосредственного производства пергамина или битуминированной бумаги

Габариты, ДхШхВ, мм: 5200х1900х2800

Цена: 349 000 руб.

Основная часть линии производства стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, «Еврорубероида», рубероида, пергамина и т. д. СРП-400
Основная часть линии производства стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, «Еврорубероида», рубероида, пергамина и т. д. СРП-400 Предназначена для производства наплавляемых РКМ.

Цена: 560 000 руб.

Стол намотки продукта рубероида Р-02
Стол намотки продукта рубероида Р-02 Предназначен для наматывания готовой продукции в рулоны

Габариты, ДхШхВ, мм: 4700х1700х1100

Цена: 84 000 руб.

Битумосмеситель (линии производства рубероида)
Битумосмеситель (линии производства рубероида) Производительность кг/ч - до 800
Потребляемая мощность кВт/ч - до 19
Питающее напряжение В - 380
Габаритные размеры ДхШхВ мм - 1250х1250х1250
Объем заливаемого масла л - 1000
Масса кг - 350

Цена: 108 000 руб.

Универсальный пульт управления производства рубероида Р-05
Универсальный пульт управления производства рубероида Р-05 Управляет процессом производства. Включает в себя всю необходимую электронику для управления линией.

Цена: 148 000 руб.

Битумоварки. Для приготовления (разогрева) битума требуются битумоварки.


Битумоварка Б – 20
Объём 2.м3
Количество камер - 1
Электрическая мощность – 18 кВт, 380 В
Масса – 250 кг
Габариты (дхшхв) 1250х1250х1250 мм
Время разогрева 1т, час - 4-5

Цена: 49 000 руб.

Битумоварка Б - 40
Битумоварка Б - 40 Предназначена для разогрева битума до необходимой температуры

Количество камер - 2
Электрическая мощность - 30-36 кВт
Объем каждой камеры - 2,3 м3
Вес - не более 500 кг.
Габариты - 2500x1260x1500 мм.
Наши битумоварки имеют по две камеры. Это нужно вот для чего: когда из одной камеры жидкий битум подается в рабочую ванну, в другой камере битумоварки Вы готовите следующую партию битума.
В принципе возможно использование одной битумоварки на всю линию, но это не очень удобно.
Лично у нас стоит две битумоварки, каждая по 4 м3.

Цена: 85 000 руб.
Утепленная - 155 000 руб.

Насос для перекачки битума (битумная насосная станция с электроподогревом)
Насос для перекачки битума (битумная насосная станция с электроподогревом) Предназначен для транспортировки нагретого битума из битумоварки в ванну. Требуется в том случае, если высота помещения не позволяет установить битумоварки таким образом, чтобы битум поступал в ванну самотеком.

Цена: 145 000 руб.

Пескосушилка P-07
Пескосушилка P-07 Предназначена для сушки всех видов посыпки и, если необходимо, пластификаторов.

Тип – шнековый
Производительность до 250 кг. в час
Подогрев до 150 г. Цельсия.
Питание 380 В
Мощность 8.5 кВт.
Масса 350 кг. (с вентилятором).
Свой пульт управления:
Терморегулятор
Включение (выкл.) вентилятора
Включение (выкл.) тэнов
Частотник для эл. двигателя

Цена: 197 000 руб.


Битумопровод с подогревом и задвижкой

Цена: 25 000 руб.

Система охлаждения Р-09 (градильня) для линии СРП-400
Производительность л/мин - до 200
Потребляемая мощность кВт/ч - до 5
Питающее напряжение В - 380
Габаритные размеры ДхШхВ мм - 2500х1250х1250
Объем заливаемой воды л - 2000
Масса кг - 350

Цена: 90 000 руб.

Все наше оборудование окрашено молотковой эмалью HAMMERITE (Англия) и порошковой краской TIGER (Австрия)
Придаёт эффект молотковой чеканки, скрывает неровности металла и незаметна в местах подкраски в случае повреждения первичного слоя краски.

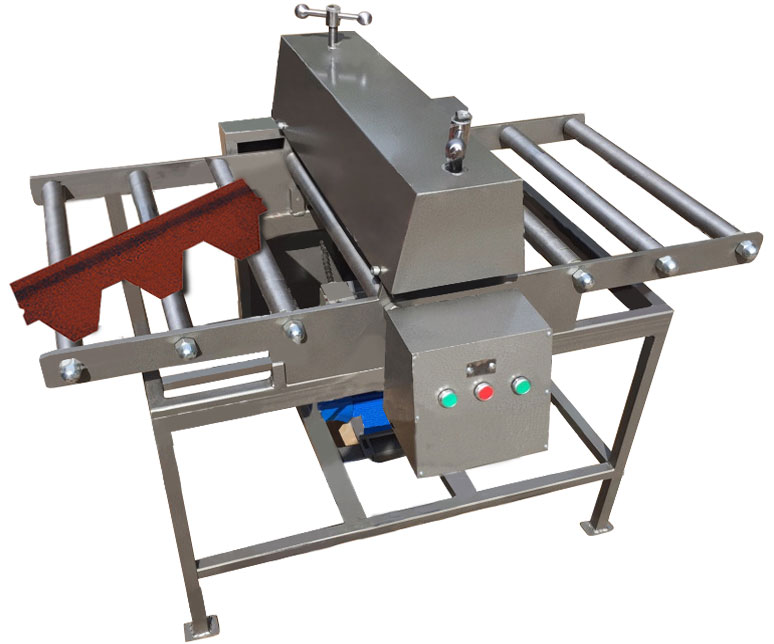

Пресс высечной для производства мягкой черепицы ПВЧ 1
Станок для производства гибкой черепицы

Пресс высечной ПВЧ -01 предназначен для производства гибкой (битумной) черепицы методом выдавливания..  Пресс высечной ПВЧ -01    представляет собой металлический стол прямоугольной формы, с двумя валами и двумя рольгангами. Оборудованный мотр-редуктором и собственным пультом управления с частотным регулятором.  Выдавливание осуществляется путем вращения валов вокруг своей оси  и протяжки между ними матрицы с заготовкой. Вращение  валов осуществляется мотор-редуктором, посредством цепной передачи.



Отличительными особенностями  Пресса высечного ПВЧ -01 для производства гибкой битумной черепицы  является простота управления и качество исполнения всего агрегата.  Пресс высечной ПВЧ -01  поставляется в собранном виде. Монтаж необходимо проводить под контролем нашего технолога.

Техническое обслуживание Пресса высечного ПВЧ -01 для производства гибкой (битумной) черепицы:

- еженедельная смазка подшипников

- еженедельная смазка и подтяжка цепи

Комплект поставки Пресса высечного ПВЧ -01 для производства мягкой черепицы:

  1. Пресс высечной ПВЧ -01
  2. Пульт управления с частотным регулятором.
  3. Паспорт  Пресса высечного ПВЧ -01
Технические характеристики высечного пресса ПВЧ 1 для производства гибкой черепицы:
Производительность - деталей мягкой черепицы за смену 8 часов, шт. 400
Наибольшая длина панели, мм 3000
Габариты линии в сборе, Д х Ш х В, мм 2700х1650х1400
Обслуживающий персонал, чел. 1
Электрическая мощность, кВт 2
Питающее напряжение, V 380
Масса, кг 250

Цена пресса для производства гибкой черепицы ПВЧ 1 - 188 000 руб.

Видео производства рубероида.

Примеры комплектации линий по производству рубероида:


1. Минимальная комплектация линии производства ребероида за 451500 рублей.

Производительность - до 150 рулонов пергамина в сутки.
Состав оборудования - минимальный.

Наименование Количество Цена в руб.
Стол размотки основы (линии производства рубероида) 1 18500
Линия по производству рубероида и пергамина РП-350 1 349000
Стол намотки продукта рубероида Р-02 1 84000

Итого 451500 руб.

К данному комплекту потребуется дополнительно:
1. Смонтировать все оборудование
2. Длина рулонов измеряется вручную (путём нанесения меток)
3. Срок комплектации данной линии - 30 - 40 календарных дней
4.. Предоплата по данной комплектации - 50 000 руб.
5. Площадь необходимая для расстановки данного комплекта оборудования - от 80м2 при высоте потолка 2, 5м.
6. Обслуживающий персонал 2 человека
7. Электрическая мощность всего оборудования - не более 35кВт


2. Комплектация линии производства ребероида производительностью до 350 рулонов в сутки.

Линия с максимально возможной комплектацией. Для удвоения производительности необходим ещё один комплект оборудования

Наименование Количество Цена в руб.
Стол размотки основы (линии производства рубероида) 1 18500
Линия по производству рубероида и пергамина РП-350 1 349000
Стол намотки продукта рубероида Р-02 1 84000
Битумосмеситель (линии производства рубероида) 1 108000
Универсальный пульт управления производства рубероида Р-05 1 148000
Битумоварка Б – 20 1 49000
Битумоварка Б - 40 1 85000
Насос для перекачки битума (битумная насосная станция с электроподогревом) 1 145000
Пескосушилка P-07 1 197000

Итого 1183500 руб.

К данному комплекту потребуется дополнительно:
1. Смонтировать все оборудование
2. Подключить все узлы и агрегаты к электропитанию.
3. Срок комплектации данной линии - 30 - 40 календарных дней.
4. Предоплата по данной комплектации - 50 000 руб.
5. Площадь необходимая для расстановки данного комплекта оборудования - от 100м2 при высоте потолка 2, 5м.
6. Электрическая мощность всего оборудования - не более 60кВт


3. Максимальная комплектация линии производства рубероида и пергамина производительностью до 350 (15-ти метровых) рулонов в сутки.

Линия с максимально возможной комплектацией. Возможно удвоение производительности путем покупки ещё одного комплекта оборудования.

Наименование Количество Цена в руб.
Стол размотки основы (линии производства рубероида) 1 18500
Основная часть линии производства стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, «Еврорубероида», рубероида, пергамина и т. д. СРП-400 1 560000
Стол намотки продукта рубероида Р-02 1 84000
Битумосмеситель (линии производства рубероида) 1 108000
Универсальный пульт управления производства рубероида Р-05 1 148000
Битумоварка Б – 20 1 49000
Битумоварка Б - 40 1 85000
Насос для перекачки битума (битумная насосная станция с электроподогревом) 2 290000
Система охлаждения Р-09 (градильня) для линии СРП-400 1 90000

Итого 1432500 руб.

К данному комплекту потребуется дополнительно:
1. Смонтировать битумопроводы (по месту)
2. Смонтировать все оборудование
3. Подключить все узлы и агрегаты к электропитанию.
4. Срок комплектации данной линии - 35-40 календарных дней.
5. Предоплата по данной комплектации - 100 000 руб. за наше оборудование + 100% предоплата за битумную насосную станцию.
6. Помещение необходимое для расстановки данного комплекта оборудования - длина от 17м, ширина от 6,5м, высота потолков от 3,5м.
7. Расход воды для данной линии - 600-700 литров в сутки.
8. Электрическая мощность всего оборудования - не более 100 кВт


4. Стеклоизол, рубероид, пергамин, максимальная комплектация
за 1629500 рублей.

Предложение по комплектации линии (производство стеклоизола, рубероида, пергамина и т.д.) производительностью до 400 рулонов в сутки. Линия с максимально возможной комплектацией. Возможно удвоение производительности путем покупки ещё одного комплекта оборудования.

Наименование Количество Цена в руб.
Стол размотки основы (линии производства рубероида) 1 18500
Основная часть линии производства стеклоизола, бикроста, рубитекса, гидроизола, стеклоэласта, «Еврорубероида», рубероида, пергамина и т. д. СРП-400 1 560000
Стол намотки продукта рубероида Р-02 1 84000
Битумосмеситель (линии производства рубероида) 1 108000
Универсальный пульт управления производства рубероида Р-05 1 148000
Битумоварка Б – 20 1 49000
Битумоварка Б - 40 1 85000
Насос для перекачки битума (битумная насосная станция с электроподогревом) 2 290000
Пескосушилка P-07 1 197000
Система охлаждения Р-09 (градильня) для линии СРП-400 1 90000

Итого 1629500 руб.

К данному комплекту потребуется дополнительно:
1. Смонтировать битумопроводы (по месту)
2. Смонтировать все оборудование
3. Подключить все узлы и агрегаты к электропитанию.
4. Подсоединить градильню с барабанами
5. Срок комплектации данной линии - 35- 40 календарных дней.
6. Предоплата по данной комплектации - 100 000 руб. за наше оборудование + 100% предоплата за битумные насосные станции.
7. Помещение необходимое для расстановки данного комплекта оборудования - длина от 20м, ширина от 6,5м, высота потолков от 3,5м.
8. Расход воды для данной линии - 600-700 литров в сутки.
9. Электрическая мощность всего оборудования - не более 120 кВт

Всё оборудование вы можете купить у нас или часть приобрести самостоятельно (в стоимость оборудования не включены эл. кабели, стыковочные трубы, задвижки и т. д.).

На данном оборудовании вы сможете также производить все виды рубероида, пергамин и рубемаст. При покупке оборудования более 500 000 рублей скидка 5%.. Предоплата за оборудование составляет 50 000 рублей (+ за насос, если необходим 89 000 рублей), остальная сумма оплачивается при получении.

Стоимость шеф-монтажа составляет 5% от стоимости заказанного вами оборудования + проезд, проживание и 1000 рублей суточных на одного человека.


Для организации производства вам необходимо помещение: от 100 кв.м., 380В, 100кВт, длина не менее14м, вода желательна(около 300л\ сут);min количество сырья 2-3 дня работы из расчёта 300 рулонов в сутки.

РАСЧЁТ ЗАТРАТ НА ПРОИЗВОДСТВО 100 РУЛОНОВ ПЕРГАМИНА П-300 (20м.)
  1. картон кровельный или КТК 600кг по 8.9 руб.(9.3-с учётом доставки) = 5340 (5580)руб.
  2. Битум строительный(любой) 350-400кг по 6.8 руб.(7.2) =2550 (2800)руб.
  3. Отработка масла (любая) 250-300л по 0.5 руб.(1) = 125(300)руб.
    ИЛИ
    Битум дорожный БНД 550-600кг по 4.8руб.(5) = 2880(3000)руб.
  4. Электроэнергия 120кВт(при использовании дорожного битум)- 200кВт(строительный битум) по 1.7руб-2.5руб = 250-500руб.
  5. З/п двоих рабочих (мы платим по 6руб за рулон) =600 руб.
  6. Клей,бумага или скотч(1 моток на 80 рулонов) и прочее =100-120руб.
  7. Аренда(средняя производительность 250 рулонов в день) = ???

Получаем себестоимость одного рулона пергамина П-300 92-98 руб. (по ГОСТ)
Если использовать картон марки 200, т.е. как все то минус 18-19руб.

РАСЧЁТ ЗАТРАТ НА ПРОИЗВОДСТВО 100 РУЛОНОВ РУБЕРОИДА РПП-300(15м)
  1. картон кровельный или КТК 420кг по8.9руб(9.3) =3750(3900)руб.
  2. битум строительный 450-500кг по6.8руб(7.2) =3230(3600)руб.
    отработка масла 100-150л по 0.5руб(1) =70(100) руб.
  3. посыпка (доломит,мел) 500-700кг по 0.2(1.2)-0.75(1.8)руб. =600-1000руб.
  4. вода 200л = ???
  5. З/п двоих рабочих 600руб. = 600руб.
  6. электроэнергия 300-320 кВт по1.7-2.5 руб. = 500-700 руб.
  7. клей(скотч)... = 100-150 руб.
  8. аренда = ???

Получаем себестоимость одного рулона рубероида РПП-300(15м) 89-98 руб.

РАСЧЁТ СЕБЕСТОИМОСТИ СТЕКЛОИЗОЛА МАРКИ КТП-3,5 (10м)

К - минеральная крошка (смесь песка и мела ; или гранитная крошка)
Т- стеклоткань (например, НПГ-210)
П- плёнка полиэтиленовая
3,5- вес одного кв.м.

  1. стеклоткань НПГ-210 10м по 8руб = 80руб
  2. битум строительный 17кг по 7руб =110руб
  3. пластификатор (мел) 4кг по 1,2руб.= 5руб.
  4. модификатор (ДСТ30-01) 0,3кг по 72руб=22руб
  5. посыпка (песок,мин. крошка) 10кг по0,2руб = 2руб.
  6. плёнка 10м по 4руб = 40руб
  7. электроэнергия 4кВТ по1,5руб = 6руб.
  8. з/п (мы платим 6руб/рулон) =6 руб.
  9. аренда (из расчёта 300рул/день) =????
  10. прочее не более 5-6руб

ИТОГО: 270-280руб (при оптовой цене 380-390)



Для производства рубероида, не каких разрешительных документов не требуется. Вредных выбросов нет. Сам рубероид обязательной сертификации не подлежит. Единственное условие - 500 метров до ближайшего жилья.
Телефон: +7 473 256-46-33, +7 920 407-62-26, e-mail: bbgv@mail.ru
