Оборудование для лакокрасочного производства.

Примеры комплектации линий для производства краски и лкм:

Оборудование для производства красок, предлагаемое нами, предназначено для организации малого и среднего бизнеса в сфере производства лакокрасочных материалов.

Диссольвер для производства красок - ДИС-50

Диссольвер для производства красок - ДИС-50

Диссольвер является основным рабочим агрегатом мини-завода для производства красок и ЛКМ. Действие основано на следующих принципах: в непосредственной близости зубьев и поверхности быстро вращающейся турбинной фрезы действуют наивысшие силы сдвига, так что агломераты пигмента и наполнителя разбиваются вследствие взаимного рикошета. При этом наполнитель проходит зоны высокого давления, которые тут же сменяются зонами разрежения, что приводит к образованию так называемых кавитационных пузырей (пустот), в которые наполнитель "выстреливается" силой гидравлического удара.

Диссольвер ДИС-50

Малогабаритная диспергирующая установка, используемая в лабораториях для подбора состава ЛКМ, в строительных организациях для производства ЛКМ непосредственно на объекте.

Технические характеристики диссольвера:

  1. Объём дежи: 48 л.
  2. Рабочее напряжение: 220В
  3. Мощность двигателя: 0,55 КВт
  4. Производительность (расчёт по краске): 60 кг/час
  5. Количество циклов* в час (расчёт по краске): 2
  6. Габаритные размеры (Д*Ш*В): 90*80*125 см.
  7. Объём (без учёта жёсткой упаковки): 0,9 м3
  8. Вес: 70 кг.
  9. Количество оборотов: 0-1500, плавная регулировка частотным инвертором
  10. Материал фрезы: сталь 08пс с трёхслойным порошковым покрытием
  11. Материал дежи: ударопрочный полипропилен
  12. Предел/дискретность взвешивания весовой платформы: 50 кг/10 г

Комплектация:

  • Диссольвер ДИС-50 1 шт.
  • Электронная весовая платформа 1 шт.
  • Фреза Ф180 мм. 1 шт.
  • Дежа 48 л. 1 шт.
  • Пандус 1 шт.
  • Паспорт диссольвера
  • Комплект нормативной и технологической документации для производства лакокрасочных материалов

Сфера применения - приготовление грунтовок, красок, клеев, шпатлевок, декоративных штукатурок и т.д.

Стоимость диссольвера 115 800 руб.

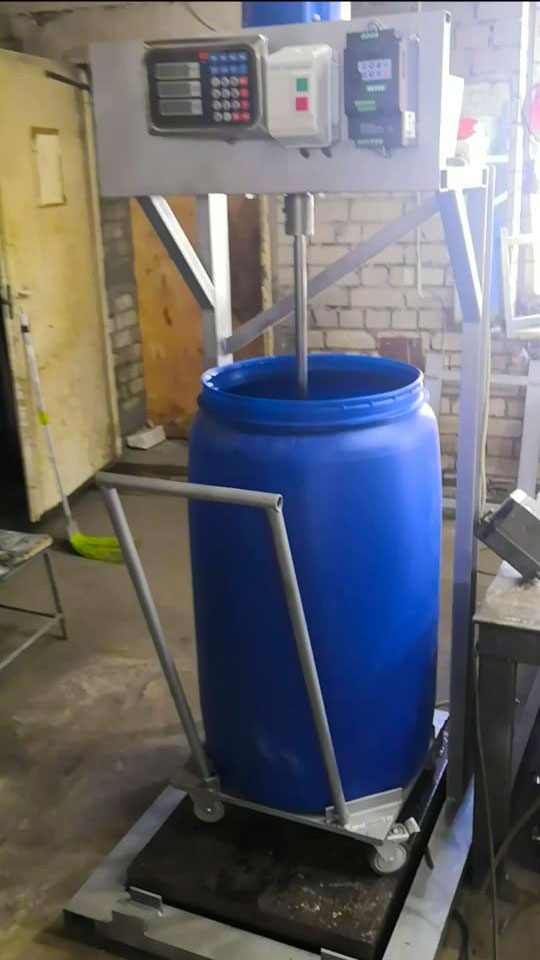

Диссольвер для производства ЛКМ ДИС-130

Смеситель для производства краски

Диссольвер является основным рабочим агрегатом мини-завода для производства красок и ЛКМ. Действие основано на следующих принципах: в непосредственной близости зубьев и поверхности быстро вращающейся турбинной фрезы действуют наивысшие силы сдвига, так что агломераты пигмента и наполнителя разбиваются вследствие взаимного рикошета.

При этом наполнитель проходит зоны высокого давления, которые тут же сменяются зонами разрежения, что приводит к образованию так называемых кавитационных пузырей (пустот), в которые наполнитель «выстреливается» силой гидравлического удара.

Технические характеристики диссольвера:

  1. Объём дежи: 127 л.
  2. Рабочее напряжение: 380В/220В**
  3. Мощность двигателя: 2,2 КВт
  4. Производительность (расчёт по краске): 130 кг/час
  5. Количество циклов* в час (расчёт по краске): 1
  6. Габаритные размеры (Д*Ш*В): 90*87*180 см.
  7. Объём (без учёта жёсткой упаковки): 1,1 м3
  8. Вес: 140 кг.
  9. Количество оборотов: 0-1500, плавная регулировка частотным инвертором
  10. Материал фрезы: сталь 08пс с трёхслойным порошковым покрытием
  11. Материал дежи: ударопрочный полипропилен
  12. Предел/дискретность взвешивания весовой платформы: 150 кг/10 г.

Комплектация:

  • Диссольвер ДИС-130 1 шт.
  • Электронная весовая платформа 1 шт.
  • Фреза Ф180 мм. 1 шт.
  • Дежа 127 л. 1 шт.
  • Пандус 1 шт.
  • Паспорт диссольвера
  • Комплект нормативной и технологической документации для производства лакокрасочных материалов

Сфера применения - приготовление грунтовок, красок, клеев, шпатлевок, декоративных штукатурок и т.д.

Цена диссольвера ДИС130 - 165 800 руб.

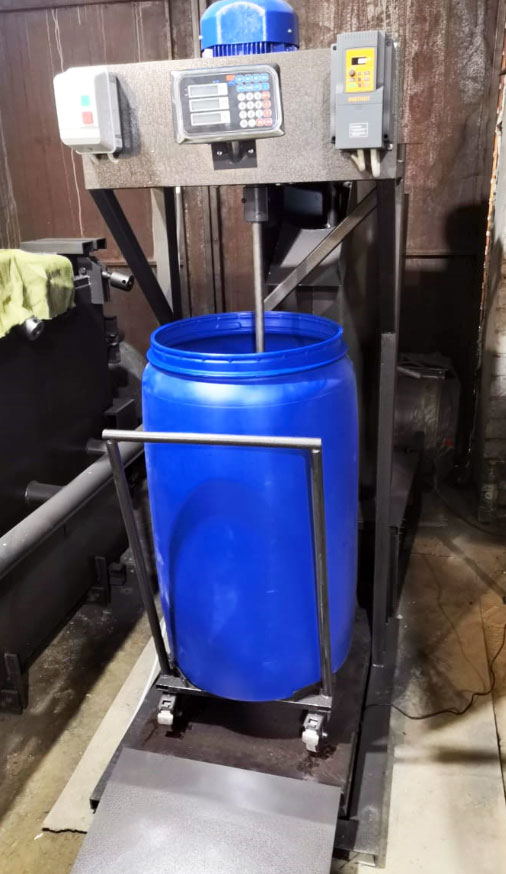

Диссольвер для производства краски - ДИС 220

Диссольвер для производства красок - ДИС 220

Технические характеристики:

- Объём дежи: 227 л.;
- Рабочее напряжение: 380В;
- Мощность двигателя: 4 КВт;
- Производительность диссольвера (расчёт по краске): 250 кг/час;
- Количество циклов* в час (расчёт по краске) - 1;
- Габаритные размеры диссольвера (Д*Ш*В) - 100*87*210 см.
- Объём (без учёта жёсткой упаковки) - 2,7 м3
- Вес - 180 кг.
- Количество оборотов: 0-1500, плавная регулировка частотным инвертором
- Материал фрезы: сталь 08пс с трёхслойным порошковым покрытием
- Материал дежи: ударопрочный полипропилен
- Предел/дискретность взвешивания весовой платформы - 300 кг/50 г.

Комплектация:

  1. Диссольвер ДИС-220 - 1 шт.
  2. Электронная весовая платформа - 1 шт.
  3. Фреза Ф180 мм. - 1 шт.
  4. Дежа 227 л. - 1 шт.
  5. Пандус 1 - шт.
  6. Транспортировочная тележка - 1 шт.
  7. Паспорт диссольвера
  8. Комплект нормативной и технологической документации для производства лакокрасочных материалов

Сфера применения диссольвера - приготовление грунтовок, красок, клеев, шпатлевок, декоративных штукатурок и т.д.

Цена на диссольвер ДИС220 - 222 000 руб.

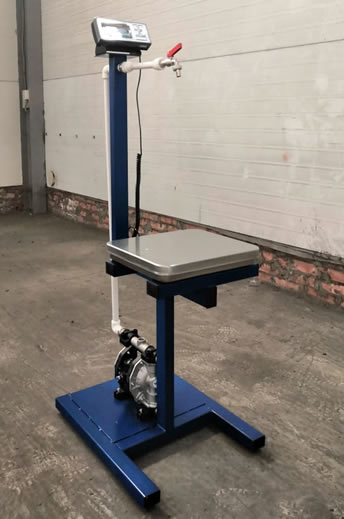

Аппарат фасовки ЛКМ ФАС 1

Аппарат фасовки ЛКМ ФАС 1

Аппарат фасовки предназначен для расфасовки краски, грунтовки, клея ПВА и других низковязких жидкостей в потребительскую тару.

Погрешность составляет 0,1% от массы материала. Принцип действия - напорное истечение материала под воздействием сжатого воздуха.

Требуется компрессор с минимальными характеристиками.

Не предназначен для фасовки шпатлевки.

Технические характеристики:

  1. Способ дозирования: по массе
  2. Максимальная вязкость продукта 20 000 сантипуаз
  3. Максимальный размер твёрдых частиц в жидкости: 4 мм.
  4. Производительность: см. таблицы 1 и 2
  5. Погрешность взвешивания (дискретность): 10 г.
  6. Объём тары: 1-50 л.
  7. Максимальная высота тары: 45 см.
  8. Минимальный диаметр горловины: 30 мм.
  9. Объём дежи, поставляемой в комплекте: 127 л.
  10. Габаритные размеры, (Д*Ш*В): 75*80*140 см.
  11. Вес: 45 кг.

Комплектация:

  • динамическая электронная весовая платформа 0-60 кг.;
    пандус;
  • узел контроля подачи сжатого воздуха;
  • мембранный насос
  • электронная весовая платформа 300 кг.
  • комплект шлангов, магистралей, запорной и регулирующей арматуры;
  • регулируемые опоры для точного выставления на плоскости

Для работы установки необходим масляный компрессор (в комплект поставки не входит) с техническими характеристиками:

  • Объём ресивера: 50 л.
  • Производительность: 150 л/мин.
Цена аппарата фасовки ЛКМ ФАС1 - 108 000 руб.

Полуавтоматический аппарат фасовки краски ФАС 2

Полуавтоматический аппарат фасовки краски ФАС 2

Отличие от ФАС 1:

- электронный контроллер;
- двухступенчатая система налива (80% подаётся со скоростью 20 л./мин., 20% со скоростью 3 л.мин.)

Гибкая система настройки и корректировки блока управления, настраивается практически под любую вязкость.



Технические характеристики:

  1. Способ дозирования: по массе
  2. Максимальная вязкость продукта 20 000 сантипуаз
  3. Максимальный размер твёрдых частиц в жидкости: 4 мм.
  4. Производительность: см. таблицы 1 и 2
  5. Погрешность взвешивания (дискретность): 10 г.
  6. Объём тары: 1-50 л.
  7. Максимальная высота тары: 45 см.
  8. Минимальный диаметр горловины: 30 мм.
  9. Объём дежи, поставляемой в комплекте: 127 л.
  10. Габаритные размеры, (Д*Ш*В): 80*110*165 см.
  11. Масса (без компрессора): 80 кг.

Технологический цикл работы:

  1. Оператор включает установку, выставляет дозировку продукта, ставит тару на весы.
  2. Вес тары автоматически обнуляется.
  3. Оператор включает подачу материала с пульта управления.
  4. При достижении 80% от установленного веса, аппарат автоматически переходит в режим медленного налива жидкости (20%)
  5. После окончание дозирования, установка автоматически отключается, звучит сирена, подается световой сигнал.
  6. Оператор снимает с весов и укупоривает тару.
  7. Операции повторяются.

Для работы установки необходим масляный компрессор (в комплект поставки не входит) с техническими характеристиками:

  1. Объём ресивера: 50 л.
  2. Производительность: 150 л/мин.
Цена аппарата фасовки краски ФАС 2 - 168 000 руб.

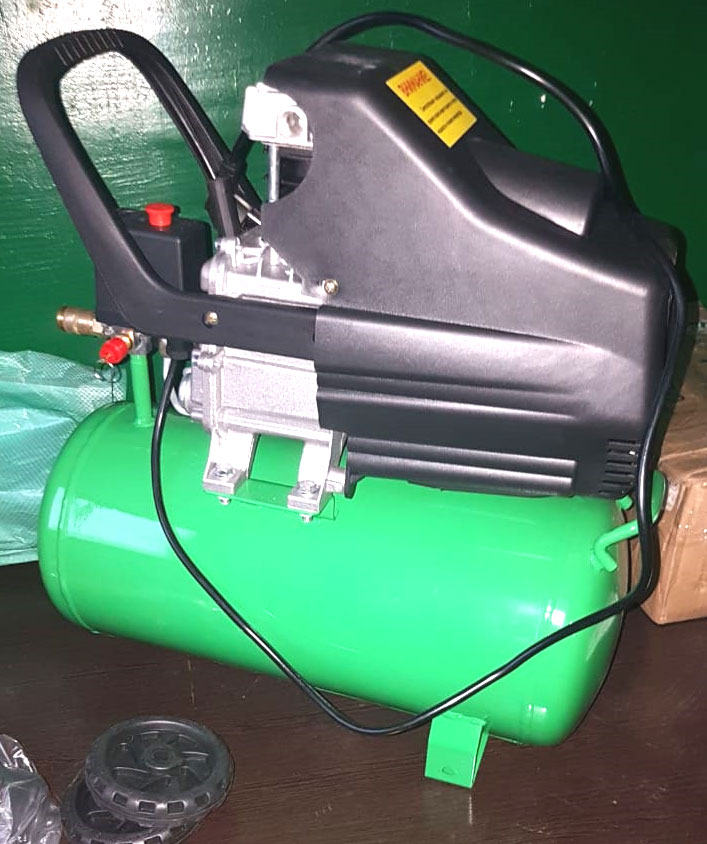

Компрессор для аппарата фасовки - К-25/К-24

Компрессор для аппарата фасовки - К-25/К-24Предназначен для нагнетания сжатого воздуха в систему подачи жидкостных компонентов и аппарат фасовки.

Возможно применение более слабых компрессоров при использовании только аппарата фасовки (без СПЖ).

Технические характеристики:

  1. Габариты (ДхШхВ, мм.) - 1150х520х980
  2. Установленная мощность, КВт/В - 4/380
  3. Масса, кг., - не более 150
  4. Давление, макс., Атм. - 6
  5. Производительность, л./мин - 550

Компрессоры К-24 и К-25 отличаются между собой наличием автоматики у К-25 и объемом ресивера



Аппарат автоматической дозировки сыпучих материалов (мел, диоксид титана) ДС 02

Аппарат автоматической дозировки сыпучих материалов (мел, диоксид титана) ДС 02

Аппарат дозировки диоксида титана ДС 02.

Управление дозатором ДС 02, с пульта управления (входит в комплект поставки).

Комплектация поставки ДС 02:

1. Дозатор сырья - ДС 02.
2. Пульт управления дозатором.
3. Паспорт.

Технические характеристики дозатора ДС 02:

- Габаритные размеры (Д х Ш х В) - 2300 х 1500 х 2100 мм.
- Потребляемая мощность - 0,75 кВт.
- Масса - 100 кг.
- Производительность - до 1000 кг./час.
- Объем бункера - 1000 л.

Цена аппарата дозировки сыпучих материалов ДС 02 - 133 800 руб.

Система автоматической дозировки жидких компонентов при изготовлении краски

Система автоматической дозировки жидких компонентов при изготовлении краскиСистема подачи жидкостных компонентов представляет собой набор дозорующих устройств, металлопластиковых труб, запорно-регулирующей арматуры и пластиковых емкостей, с компонентами, которые необходимы для приготовления ЛКМ.

Дозировка производится по дисплею электронной весовой платформы, размещенной на диссольвере. Подача в дежу осуществляется через металлопластиковые трубы, запорно-регулирующей арматурой служат шаровые краны.

Технические характеристики:

  1. Габаритные рармеры (Д х Ш х В) - 2650х455х1400 мм.
  2. Масса в собраном виде - не более 95 кг.,
  3. Точность дозирования - 0,1 %
  4. Количество емкостей для компонентов - 4 (объемом 127л).

Комплектация:

  • пластиковые емкости V - 127л.;
  • манометр контроля;
  • шаровые краны подачи воздуха и компонентов;
  • фитинги для монтажа трубопроводов;
  • поры регулируемые для выставления на плоскости

Стоимость дозатора компонентов складывается из стоимости корпуса и количества каналов (возможен монтаж на корпцсе диссольвера):

Цена корпуса дозатора (до 16 каналов) - 24 000 руб.
Цена на пульт управления + весы - 115 000 руб.
Цена дозатора ДЖ-1 (неагрессивных сред) - 43 900 руб. за 1 канал.
Цена дозатора ДЖ-2 (агрессивных сред) - 137 000 руб. за 1 канал.

Полная стоимость дозатора получается сложением всех используемых компонентов системы.


ПРИМЕРЫ КОМПЛЕКТАЦИИ ЛИНИЙ ДЛЯ ПРОИЗВОДСТВА КРАСКИ И ЛКМ

Установка для производства водно-дисперсионных грунтовок пропиток и прочих низковязких материалов ВД-100

Назначение установки - производство водно-дисперсионных грунтовок без наполнителя в промышленных объёмах - свыше 500 л/час.

Установка оснащена микропроцесорной системой дозировки дисперсии и дозаторами модифицирующих компонентов. Дозировка дисперсии осуществляется мембранным насосом Tapflo 70ATT с тефлоновой мембраной, дозировка воды - по счётчику ВСКМ-10/32.

Предварительная фильтрация воды - сетчатый фильтр.

Для работы установки необходим масляный компрессор (в комплект поставки не входит!) с техническими характеристиками:

  •  Объём ресивера, не менее: 50 л.
  •  Производительность, не менее: 150 л/мин.

Технические характеристики:

  • производительность смесителя 1000 л/час (зависит от скорости подачи воды)
  • Погрешность розлива (фасовки): 10 г/20 л
  • Объём тары: 1-50 л.
  • Максимальная высота тары: 45 см.
  • тип применяемой дисперсии бутадиен-стирол, стирол-акрилат, акрилат
  • габаритные размеры, мм. 1400*1000*1000
  • масса нетто, кг., не более 150
  • контроль над массой фасуемого материала: электронная динамическая весовая платформа

Комплектация:

1. Смеситель пневматического типа V-1м3;
2. Магистрали подачи воды в смеситель;
3. Система контроля над количеством подаваемой воды;
4. Фильтр предварительной очистки воды;
5. Мембранный насос-дозатор для подачи полимерной дисперсии;
6. Насосы подачи модифицирующих компонентов (коалесцент и пеногаситель);
7. Электронная весовая платформа для контроля над массой фасуемого материала;
8. Комплект технологической документации для производства (см. приложение А)

СТОИМОСТЬ: 150 000 руб.


ЛИНИЯ ЛР-130 ДЛЯ ПРОИЗВОДСТВА НИЗКО- И СРЕДНЕВЯЗКИХ МАТЕРИАЛОВ (ГРУНТОВОК, КРАСОК, КЛЕЕВ, ЭМАЛЕЙ, ЛАКОВ И Т.П.) Линия с ручной подачей компонентов*, производительностью 130 кг./час (по краске):

1. Диссольвер ДИС 130 (2,2 КВт, 380В, электронная весовая платформа 300 кг., магистрали подачи воды и полимерной дисперсии, частотный преобразователь Е2-8300) 165 800 руб.
2. Установка розлива ФАС-1** (мембранный насос, плавная регулировка дозы, электронная весовая платформа 300 кг.) - 108 000 руб.
3. В комплект поставки входит технологическая и нормативная документация для организации производства водно-дисперсионных ЛКМ.
ИТОГО: 273 800 руб.

* производится под заказ
** для работы необходим компрессор (ресивер 150 л., производительностью от 50 л./мин рабочее давление 0-8 Атм.), в комплект не входит


ЛИНИЯ ЛР-250 ДЛЯ ПРОИЗВОДСТВА НИЗКО И СРЕДНЕВЯЗКИХ МАТЕРИАЛОВ (ГРУНТОВОК, КРАСОК, КЛЕЕВ, ЭМАЛЕЙ, ЛАКОВ И Т.П.)Линия с ручной подачей компонентов*, производительностью 250 кг./час (по краске):

1. Диссольвер ДИС 220 (4 КВт, 380В, электронная весовая платформа 300 кг., 2 транспортировочных тележки для съема дежи с рабочей зоны диссольвера, магистрали подачи воды и полимерной дисперсии, частотный преобразователь Е2-8300) 222 000 руб.
2. Аппарат фасовки ФАС-2** (мембранный насос, плавная регулировка дозы, электронная весовая платформа 300 кг.) 168 000 руб.
3. В комплект поставки мини завода ЛР-250 входит техническая, технологическая и нормативная документация для организации производства водно-дисперсионных ЛКМ.
ИТОГО: 390 000 руб.

* производится под заказ
** для работы необходим компрессор (ресивер 150 л., производительность от 50 л./мин рабочее давление 0-8 Атм.), в комплект не входит


ПОЛУАВТОМАТИЧЕСКАЯ ЛИНИЯ ЛР 250А ДЛЯ ПРОИЗВОДСТВА НИЗКО И СРЕДНЕВЯЗКИХ МАТЕРИАЛОВ (ГРУНТОВОК, КРАСОК, КЛЕЕВ, ЭМАЛЕЙ, ЛАКОВ И Т.П.) Полуавтоматическая линия, производительностью 250 кг./час (по краске):

1. Диссольвер ДИС 220 (4 КВт, 380В, электронная весовая платформа 300 кг., транспортировочная тележка для съема дежи с рабочей зоны диссольвера) 222 000 руб.
2. Аппарат фасовки ФАС-2 (мембранный насос, плавная регулировка дозы, электронная весовая платформа 300 кг.) 168 000 руб.
3. Дозатор ДС-2 (для мела и диоксида титана) 2шт. 267 600 руб.
4. Дозатор ДЖ-1 (для латекса и ПВА) (смонтирован на диссольвере) 202 800 руб.
5. Дозатор воды ДЖ-3 30 000 руб.
6. Компрессор для установки фасовки 15 000 руб.
ИТОГО: 906 200 руб.

Площадь необходимая для расстановки данного комплекта оборудования по производству ЛКМ - 30 - 35м2 при высоте потолка 3м.

Площадь необходимая под склад продукции - рассчитывается индивидуально.
Расход воды для данной линии по производству ЛКМ - 1800 - 2000 литров в смену.
Электрическая мощность всего оборудования по производству ЛКМ - не более 8 кВт.


ЛИНИИ ДЛЯ ПРОИЗВОДСТВА ВЫСОКОВЯЗКИХ МАТЕРИАЛОВ (БЕТОНКОНТАКТ, ДЕКОРАТИВНЫЕ ШТУКАТУРКИ И Т.П.)

Производительность 400 кг./час

1. Смеситель принудительного типа РН 300.
2. Бункер приемки и фасовки готового материала.
3. Электрическая лебедка подъема бункера
4. Пост фасовки готового продукта с электронной весовой платформой.
5. Формирователь швов п/э пакетов с готовой продукцией (шов 10 мм., выставление даты)
6. Комплект технологической документации для производства (см. приложение Г)

СТОИМОСТЬ: 220 000,00


ЛИНИИ ДЛЯ ПРОИЗВОДСТВА СТРОИТЕЛЬНЫХ ШПАТЛЕВОК
Производительность 150 кг./час

1. Дисковая мельница СО 116
2. Смеситель гравитационного типа СБР 150
3. Пост фасовки готового продукта (электронная весовая платформа 300 кг.)
4. Пост запайки п/э пакетов с нумератором
5. Комплект технологической документации для производства (см. приложение В)

СТОИМОСТЬ С НДС: 150 000,00


ПЕРЕЧЕНЬ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ ДЛЯ ЛИНИИ ПРОИЗВОДСТВА НИЗКОВЯЗКИХ
ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ.

1. Проект технических условий ТУ 2316-002-00080679-2005 "Грунтовка водно-дисперсионная"
2. Рецептурные (РК) и технологические (ТК) карты производства (РК - массовые доли компонентов, ТК - очередность подачи, временной режим работы смесителя):

- грунтовка, акриловая глубокого проникновения для внутренних работ;
- грунтовка, акриловая глубокого проникновения концентрат;
- грунтовка, укрепляющая для внутренних работ акрилатная;
- грунтовка, укрепляющая универсальная (для внешних и внутренних работ) стирол-акрилатная;
- грунтовка, укрепляющая универсальная (для внешних и внутренних работ) латексная;
- грунтовка, укрепляющая фасадная стирол-акрилатная;
- грунтовка для пропитки поверхности пенополистирольных плит.

3. Акт о разрешении использования ТУ.
4. Технологический регламент производства
5. Макеты этикеток в .tif


(473) 256-46-33 e-mail: bbgv@mail.ru
