Форма для производства бетонных колец (железобетонных колец) - ГОСТ 8020-90

Малый бизнес производства железобетонных колец

Мы предлагаем формы для колец ЖБИ в соответствии с требованиями стандарта - ГОСТ 8020-90

Форма для колец ЖБИ этой конструкции, подтвердила свою надежность и безупречные эксплуатационные свойства на протяжении всего срока службы. Долговечность формы для колодезных колец достигнута благодаря конструкции стенок, которая не позволяет деформироваться, и гарантирует правильную геометрию.

Формы для бетонных колец работают по принципу "песочных пирожков", что увеличивает производительность до 20 колец в смену.

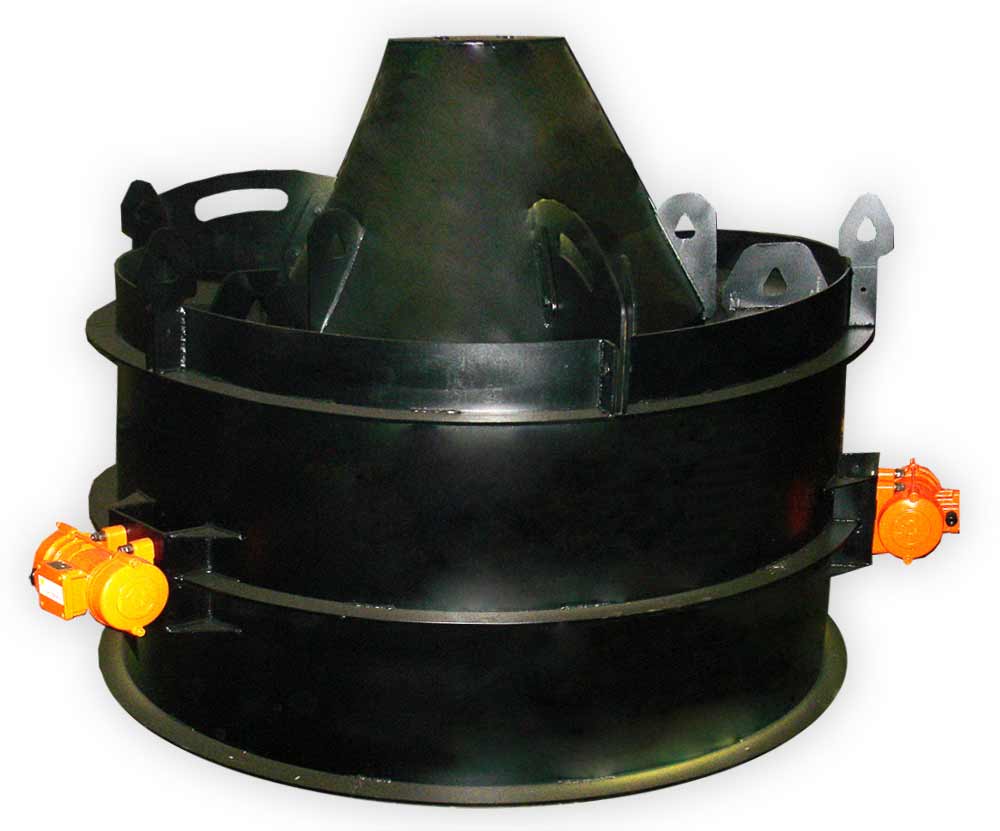

Формы для колодезных колец

Изготавливаются формы для производства железобетонных колец - из стали толщиной 5 мм., что значительно уменьшает их вес. При этом формы для изготовления колодезных колец не проигрывают ни в жесткости, ни в точности, ни в долговечности.

Формы для колодезных колец комплектуются вибраторами ИВ-99в


Цены на формы для колодезных колец

Тип колец

Диаметр колодезного кольца, внутренний (мм) Диаметр внешний (мм) Высота (мм) Внутренний объем колодезного кольца (куб.м.) Цена за 1шт без вибратора, (руб.) Цена за 1шт с вибратороми руб. (количество вибраторов)
КС 7.3 700 880 290 0,110 30 000

41 000
(2 вибратора)

КС 7.9 700 880 690 0,242 39 000

50 000
(2 вибратора)

КС 10.3 1000 1160 290 0,229 39 000

50 000
(2 вибратора)

КС 10.6 1000 1160 590 0,466 41 000

52 000
(2 вибратора)

КС 10.9 1000 1160 890 0,731 47 000

58 000
(2 вибратора)

КС 15.3 1500 1680 290 0,513 54 000

68 000
(3 вибратора)

КС 15.6 1500 1680 590 1,044 57 000

71 000
(3 вибратора)

КС 15.9 1500 1680 890 1,575 64 000

78 000
(3 вибратора)

КС 20,6 2000 2200 590 1,852 73 000

87 000
(3 вибратора)

КС 20.9 2000

2200

890 2,795 80 000

94 000
(3 вибратора)


Универсальные формы для колодезных колец позволяют одновременно формовать два типоразмера КС 10.9 и КС 15.9

Формы для колец ЖБИ

Цена универсальной формы для бетонных колец одновременной формовки двух типоразмеров КС 10.9 и КС 15.9 - 142 000 руб.

(в комплекте 4 вибратора ИВ-99в)

Вес формы 1200 кг.

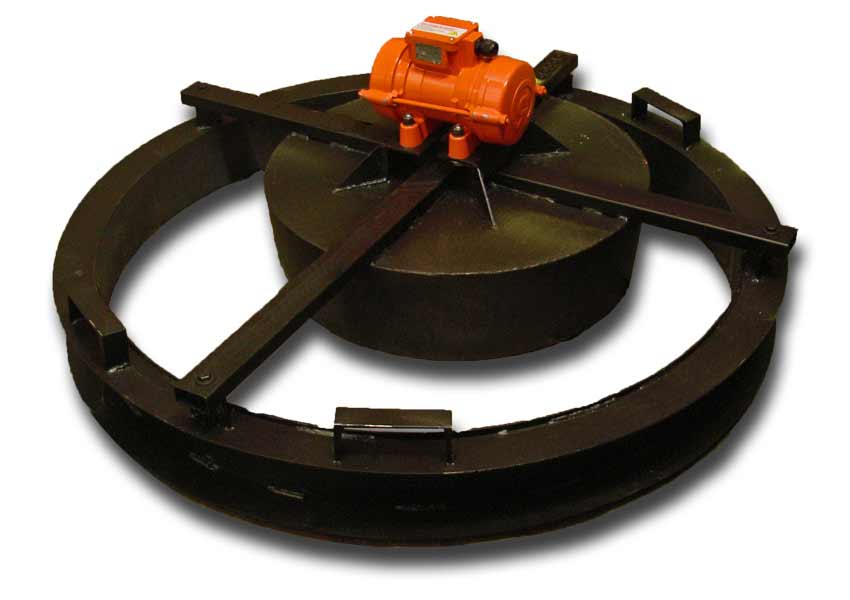

Универсальные формы для крышек и днищ колодцев


Универсальные формы для крышек и днищ колодцев

Цена на универсальные формы для крышек и днищ колодцев со съемным пустотообразователем

ПК 10У - 22 000 руб.
ПК 15У - 25 000 руб.
ПК 20У - 28 000 руб.

(в комплекте 1 вибратор ИВ-99в)



Цены на формы для крышек и днищ без вибраторов:

ПК 10У - 18 000 руб.
ПК 15У - 20 000 руб.
ПК 20У - 23 000 руб.


ЖБ кольца, выпущенные при помощи форм для изготовления колец, соответствуют ГОСТ 8020-90(КОНСТРУКЦИИ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ДЛЯ КОЛОДЦЕВ КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ И ГАЗОПРОВОДНЫХ СЕТЕЙ) это стандарт применяется для колец, из тяжелого бетона и предназначен для устройства колодцев, канализационных трубопроводов и газопроводных сетей.

Кольца колодезные - их типы и конструкции

Колодезные ЖБ кольца подразделяют на типы:

  1. КФК - рабочая камера колодца хозяйственно-бытовой (фекальной) канализации;
  2. КДК - то же, внутриквартальных сетей;
  3. КЛК - то же, ливневой канализации;
  4. КЛВ - то же, ливневой канализации, водоприемного;
  5. КВГ - то же, водопроводных и газопроводных сетей;
  6. КС - стеновое кольцо рабочей камеры или горловины колодца;
  7. КО - опорное кольцо;
  8. ПО - опорная плита;
  9. ПД - дорожная плита;
  10. ПН - плита днища;
  11. ПП - плита перекрытия.

Размеры колодезных колец ЖБИ получаемых в формах соответствуют размерам, указанным в таблице:

Типы форм для колодезных колец (по ГОСТ 8020-90) Размеры бетонного кольца получаемого в форме Вес колодезного кольца Объем колодезных колец (внутренний), куб.м.
Диаметр кольца полный, мм Диаметр внутренний, мм Высота, мм
КС 7.9 880 700 890   0,342
КС 10.7 1160 1000 690   0,542
КС 10.9 1160 1000 890 500 кг. 0,699
КС 12.9 1380 1200 890   1,006
КС 15.9 1680 1500 890 1000 кг. 1,572
КС 15.15 1680 1500 1490 1600 кг. 2,632

Цены на формы для бетонных колец

Наименование формы для колец Масса формы для колодезного кольца Цена за 1 форму
Форма для колодезных колец КС 7.9
(в комплекте 2 вибратора ИВ-99в)
  50 000 руб.
Форма для колец ЖБИ КС 10.6
(в комплекте 2 вибратора ИВ-99в)
  52 000 руб.
Форма для колец колодца КС 10.9
(в комплекте 2 вибратора ИВ-99в)
350 кг. 58 000 руб.
Форма для колец КС 15.9
(в комплекте 3 вибратора ИВ-99в)
700 кг. 78 000 руб.
Формы для колец КС 20.9
(в комплекте 3 вибратора ИВ-99в)
1000 кг. 94 000 руб.
Форма для колец универсальная формующая КС 10.9 и КС 15.9
(в комплекте 4 вибратора ИВ-99в)
1200 кг. 142 000 руб.

Видео работы формы для колодезных колец
