Брусовал многопил - брусующий станок СБ-300.

Брусовал

Брусовальные станки предназначены для того, чтобы брусовать тонкомерную древесину.

Брусовальный станок брусующий СБ-300 предназначен для производства бруса из тонкомерной древесины.

Описание конструкции брусующего станка СБ-300:

Станок брусующий, брусовал многопил - фрезерно брусующий станок ФБС-250.1 – Брусующий многопильный блок
2 – Конвейер подачи бревна
3 – Блок приводных рябух
4 - Аспирация

1. Брусующий многопильный блок собран на базе четырех электродвигателей, мощность каждого 15 кВт, которые смонтированы на линейных направляющих. Дискавые пилы установлены на валах двигателей. Правильную геометрию положения фрез к оси конвейера обеспечивает их конструкция, которая позволяет их фиксировать в заданном положении.
Размер бруса устанавливается оператором вручную вращением маховика. Точность обработки, которая отображается на цифровом индикаторе - 0,1 мм. Диапазон регулировки от 60 до 320 мм.

2. Конвейер подачи бревна. Конвейер имеет составную конструкцию. Загрузочный сегмент конвейера длиной 6 м пристыковывается к основному конвейеру, который расположен внутри станины. Подачу сырья осуществляет тяговая цепь оснащенная специальными зацепами.

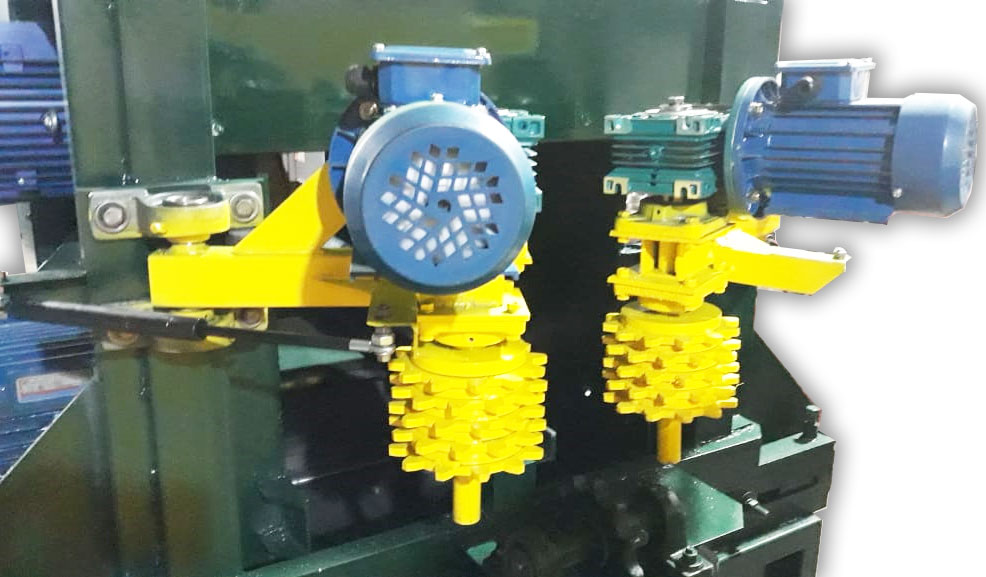

Блок приводных рябух брусовала3. Блок приводных рябух принудительно подает распиленный материал на приемный стол брусующего станка





Технические характеристики брусующего станка СБ-300:

Параметр Значение
Диаметр обрабатываемых бревен 80-300 мм.
Длина бревен 1-6 м
Ширина получаемого бруса 80 – 220 мм
Толщина пропила 3,2 мм
Диаметр дисковых пил 450 мм
Скорость подачи заготовки 0...20 м/мин (плавно регулируемая)
Производительность до 10 м3/час (по заготовке)
Электродвигатели:
- Блок многопильный
- Конвейер подающий
- Рябухи приводные

4 х 15 кВт (3000 об/мин)
2,2 кВт
2 х 0,37 кВт
Габариты:
- Станок брусовальный без конвейера ДхШхВ
- Загрузочная часть
- Приемный стола (по заказу)
- Масса
- Габариты для транспортировки Д х Ш х В

9 х 2,1 х 1,9 м
до 6,25 м
2 – 5 м
2000 кг
6,25 х 2,5 х 1,9

Видео - брусующий станок СБ-300.
